جزئیات محصول
محل منبع: چین
نام تجاری: Hengcheng
گواهی: ISO Patent Certificate High-Tech Product Certificate
شماره مدل: PCD18/N PCD20/N PCD22/N PCD08/M PCD10/M PCD12/M PCD14/M
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 مجموعه
قیمت: قابل مذاکره
جزئیات بسته بندی: بسته بندی استاندارد حمل و نقل
Delivery Time: 60 days
شرایط پرداخت: L/C، D/A، D/P، T/T، Western Union، MoneyGram
قابلیت ارائه: 5 ست / ماه
نام: |
پمپ انتقال فاز متراکم فشار مثبت مصرف |
تایپ کنید: |
انتقال پنوماتیک |
ظرفیت انتقال: |
300 تن در ساعت |
فاصله: |
2000 متر |
قدرت: |
＜3.8kWh/t·km |
ساختار: |
سیستم نوار نقاله |
انتقال فاصله: |
2000 متر |
اجزای اصلی: |
پمپ، گیربکس، PLC |
صنایع قابل اجرا: |
فروشگاه مصالح ساختمانی، کارهای ساختمانی |
خدمات پس از گارانتی: |
مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور، قطعات یدکی رایگان |
نام: |
پمپ انتقال فاز متراکم فشار مثبت مصرف |
تایپ کنید: |
انتقال پنوماتیک |
ظرفیت انتقال: |
300 تن در ساعت |
فاصله: |
2000 متر |
قدرت: |
＜3.8kWh/t·km |
ساختار: |
سیستم نوار نقاله |
انتقال فاصله: |
2000 متر |
اجزای اصلی: |
پمپ، گیربکس، PLC |
صنایع قابل اجرا: |
فروشگاه مصالح ساختمانی، کارهای ساختمانی |
خدمات پس از گارانتی: |
مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور، قطعات یدکی رایگان |

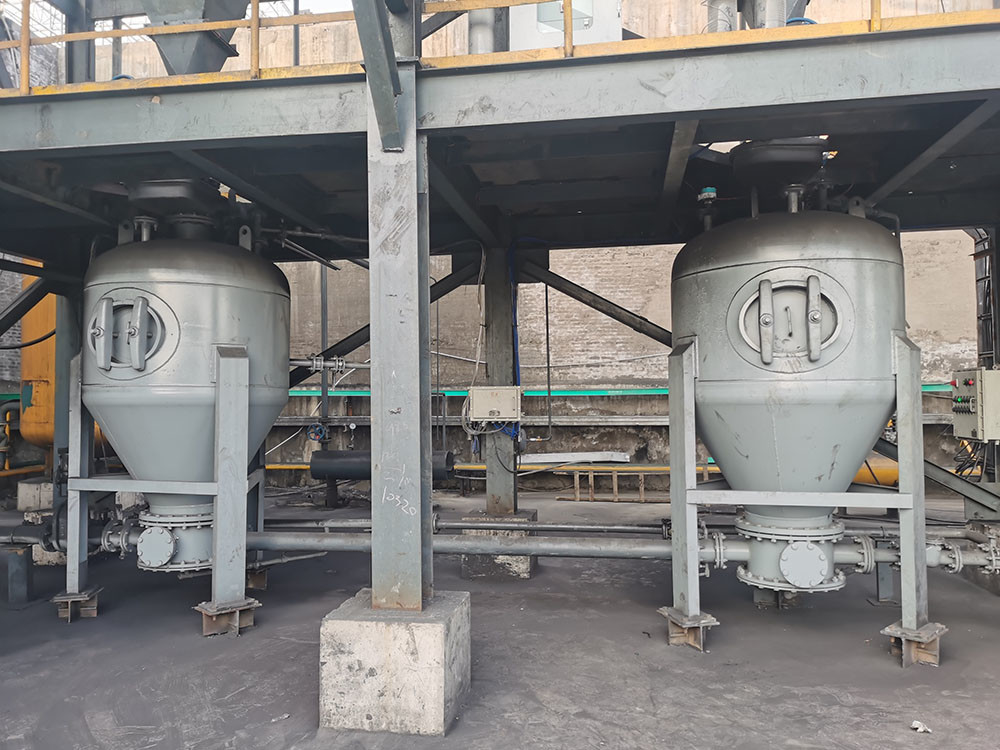

کم مصرف توان مثبت پمپ انتقال فاز متراکم فشار مثبت پمپ سیلو خاکستر بادی
شرح
پمپ انتقال پنوماتیک سیلو از روش انتقال پنوماتیک فشار مثبت برای حمل مواد پودری استفاده می کند و به طور گسترده در حمل و نقل موادی مانند خاکستر بادی، سیمان، مواد خام سیمان، پودر معدنی و غیره در نیروگاه ها استفاده می شود.خط لوله حمل و نقل را می توان به طور انعطاف پذیر با توجه به شرایط زمین مرتب کرد و به حمل و نقل متمرکز، پراکنده، ارتفاع بالا و مسافت طولانی دست یافت.فرآیند حمل و نقل تحت تأثیر شرایط طبیعی قرار نمی گیرد و اطمینان می دهد که مواد تحت تأثیر رطوبت قرار نمی گیرند و سازگار با محیط زیست و بدون آلودگی هستند.این تجهیزات از یک سیستم کنترل PLC استفاده می کنند که می تواند به طور خودکار یا دستی کنترل شود.پس از عملیات طولانی مدت عملی، ثابت شده است که تجهیزات دارای عملکرد پایدار، کیفیت قابل اعتماد و عدم آلودگی گرد و غبار در حین حمل و نقل هستند.این یک تجهیزات انتقال پنوماتیک ایده آل است.
از نظر انتقال فشار مثبت فاز متراکم بادی متناوب، این شرکت همیشه متعهد به تحقیقات نظری و تجربیات مهندسی خلاصه سیستم‌های انتقال پنوماتیک، با تمرکز بر شکستن فناوری‌های کلیدی در مسافت‌های طولانی، تولید بالا، مصرف کم انرژی و سایش کم در فرآیند انتقال پنوماتیکمحصول اصلی، پمپ سیلو انتقال پنوماتیک فاز متراکم با فشار مثبت نوع PCD است، در حالی که طراحی و خدمات فنی مهندسی سیستماتیک، استاندارد و تصفیه شده را ارائه می دهد.برای پاسخگویی به نیازهای مشتریان مختلف، ما بهترین طرح طراحی را بر اساس پارامترهایی مانند خواص مواد، فاصله انتقال، ظرفیت انتقال، ظرفیت پذیرش انبار، ظرفیت حذف گرد و غبار و شرایط جغرافیایی ایجاد می کنیم.هر یک از تجهیزات از طریق بازرسی واجد شرایط تولید می‌شوند و هر سیستم انتقال پنوماتیک ویژگی‌های طراحی خاص خود را دارد که به مشتریان امکان می‌دهد واقعاً مدیریت هوشمند و مزایای اقتصادی حاصل از محصولات فناوری پیشرفته را تجربه کنند.
جدول پارامتر پمپ سطل انتقال پنوماتیک با ظرفیت بالا
| انتقال مواد | چگالی ظاهری (t/m3) | مدل | PCD24/H | PCD26/H | PCD28/H | PCD30/H | انتقال فاصله | |
| مشخصات | 16 ~ 20 متر مکعب | 18 ~ 22 متر مکعب | 20 ~ 27 متر مکعب | 26 ~ 32 متر مکعب | سطح (m) | سطح (m) | ||
| زغال سنگ پودر شده | 0.5 | حجم تحویل (t/h) | 50 تا 80 | 60 تا 90 | 65 تا 110 | 80 تا 130 | 200 | 20 |
| Fly Ash | 0.75 | 75 تا 125 | 85 تا 130 | 95 تا 160 | 125 تا 190 | 200 | 20 | |
| پودر سنگ آهک / پودر معدنی | 0.8 | 80 تا 130 | 90 تا 140 | 100 تا 170 | 130 تا 200 | 200 | 20 | |
| سیمان / کنجاله خام | 1 | 100 تا 150 | 115 تا 175 | 130 تا 215 | 165 تا 260 | 200 | 20 | |
جدول پارامترهای پمپ سطل انتقال پنوماتیک راه دور
| انتقال مواد | چگالی ظاهری (t/m3) | مدل | PCD24/L | PCD26/L | PCD28/L | PCD30/L | انتقال فاصله | |
| مشخصات | 16 ~ 20 متر مکعب | 18 ~ 22 متر مکعب | 20 ~ 27 متر مکعب | 26 ~ 32 متر مکعب | سطح (m) | سطح (m) | ||
| زغال سنگ پودر شده | 0.5 | حجم تحویل (t/h) | 20 تا 40 | 25 تا 45 | 30 تا 55 | 45 تا 65 | 1000 | 25 |
| Fly Ash | 0.75 | 35 تا 60 | 45 تا 65 | 45 تا 80 | 65 تا 95 | 1000 | 25 | |
| پودر سنگ آهک / پودر معدنی | 0.8 | 40 تا 65 | 45 تا 70 | 50 تا 85 | 70 تا 100 | 1000 | 25 | |
| سیمان / کنجاله خام | 1 | 50 تا 80 | 55 تا 90 | 65 تا 110 | 90 تا 120 | 1000 | 25 |
|
جدول پارامترهای پمپ سطل انتقال پنوماتیک شبکه معمولی
| انتقال مواد | چگالی حجمی (t/m3) | مدل | PCD18/N | PCD20/N | PCD20/N | فاصله انتقال مرجع | |
| مشخصات | 5.0 ~ 6.7 متر مکعب | 7.0 ~ 10.0 متر مکعب | 10.0 ~ 15.0 متر مکعب | سطح (m) | عمودی (متر) | ||
| زغال سنگ پودر شده | 0.5 | حجم تحویل (t/h) | 12 تا 20 | 16 تا 32 | 25 تا 50 | 500 | 30 |
| Fly Ash | 0.75 | 18 تا 32 | 25 تا 48 | 35 تا 70 | 50 | ||
| پودر سنگ آهک / پودر معدنی | 0.8 | 20 تا 35 | 26 تا 51 | 38 تا 75 | 500 | 30 | |
| سیمان / کنجاله خام | 1.0 | 24 تا 42 | 32 تا 65 | 48 تا 95 | 500 | 30 | |
| پودر سیلیکون | 1.2 | 28 تا 50 | 40 تا 75 | 55 تا 115 | 500 | 30 |
|
جدول پارامترهای پمپ بنکر انتقال پنوماتیک با اندازه کوچک
| مواد | چگالی حجمی (t/m3) | مدل | PCD08/M | PCD10/M | PCD12/M | PCD14/M | فاصله انتقال مرجع | |
| مشخصات | 0.2 ~ 0.5 m3 | 0.6 ~ 1.6 m3 | 1.5 ~ 2.5 متر مکعب | 2.5 ~ 5.0 متر مکعب | سطح (m) | عمودی (متر) | ||
| زغال سنگ پودر شده | 0.5 | حجم تحویل (t/h) | 0.5 ~ 1.8 | 1.5 ~ 5.5 | 5.0 ~ 9.0 | 8.0 ~ 18.0 | 100 | 20 |
| Fly Ash | 0.75 | 0.9 ~ 2.8 | 2.5 ~ 8.5 | 7.0 ~ 14.0 | 12.0 ~ 27.0 | 100 | 20 | |
| پودر سنگ آهک / پودر معدنی | 0.8 | 1.0 ~ 3.0 | 3.0 ~ 9.0 | 8.0 ~ 15.0 | 12.0 ~ 28.0 | 100 | 20 | |
| سیمان / کنجاله خام | 1.0 | 1.2 ~ 3.5 | 3.5 ~ 11.5 | 10.0 ~ 18.0 | 16.0 ~ 36.0 | 100 | 20 | |
| پودر سیلیکون | 1.2 | 1.5 ~ 4.0 | 4.5 ~ 13.5 | 12.0 ~ 20.0 | 19.0 ~ 43.0 | 100 | 20 | |
ویژگی های اصلی محصول
① ظرفیت انتقال بزرگ: ＞ 300 تن در ساعت.
② مسافت طولانی: ＞ 2000 متر؛
③ مصرف برق کم: ＜ 3.8kWh/t · کیلومتر؛
④ سایش و پارگی کم: عمر خط لوله> 10 سال.
⑤ سرعت کم: سرعت اولیه 6-10 متر در ثانیه.
⑥ نسبت اختلاط بالا: ＞ 30 کیلوگرم / کیلوگرم؛
⑦ طرح فرآیند انعطاف پذیر، بدون گرد و غبار، سرعت عملیات بالا، سرمایه گذاری کمتر در مقایسه با انتقال مکانیکی، و هزینه های نگهداری کمتر
حوزه کاربردی
تجهیزات و سیستم های انتقال پنوماتیک PCD به طور گسترده در صنایعی مانند مصالح ساختمانی، مواد شیمیایی، معدن، نیرو و متالورژی استفاده شده است.مواد انتقال شامل سیمان، مواد خام، خاکستر بادی، آهک هیدراته، سرباره کاربید کلسیم تخلیه شده خشک، پودر سرباره، پودر سرباره فولاد، پودر زغال سنگ، پودر اکسید آلومینیوم، پودر بوکسیت، پودر فسفر، پودر پیروفیلیت و پودر سیلیکون آلی است.
اصل کار پمپ سیلو:
انتقال پمپ سیلو یک فرآیند انتقال ناپیوسته است.از شیرهای ورودی و خروجی، خطوط لوله انتقال مواد، خطوط لوله ورودی هوا و مخازن ذخیره سازی تشکیل شده است.قبل از تغذیه پمپ سیلو انتقال پنوماتیک، سیلو با مواد انتقال یافته پر می شود و تمام شیرها بسته می شوند.کل فرآیند کار به شرح زیر است:
① شیر تغذیه و شیر اگزوز را باز کنید و پمپ سطل انتقال پنوماتیک در فشار اتمسفر تغذیه می شود تا زمانی که سطح سنج سیگنال نشانگر سطل کامل را ارسال کند.
② شیر تغذیه و دریچه اگزوز را ببندید و سپس دریچه هوای فشار بالا را باز کنید تا مخزن تحت فشار قرار گیرد.
③ هنگامی که فشار عملیاتی رسید، دریچه هوای تحویل و شیر تخلیه را باز کنید و مواد شروع به تحویل می کنند.
④ انتهای انتقال توسط سوئیچ فشار، سطح سنج یا رله زمان نمایش داده می شود.در این مرحله، شیر فشار بالا و شیر تخلیه را ببندید تا تمام هوای فشرده برای تمیز کردن خط لوله انتقال استفاده شود.همزمان دریچه اگزوز را باز کنید تا فشار داخل مخزن به فشار عادی کاهش یابد.
پس از اتمام یک چرخه کاری، چرخه دیگر ادامه می یابد.
