جزئیات محصول
محل منبع: چین
نام تجاری: Hengcheng
گواهی: ISO Patent Certificate High-Tech Product Certificate
شماره مدل: PCD24/H PCD26/H PCD28/H PCD30/H
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 مجموعه
قیمت: قابل مذاکره
جزئیات بسته بندی: بسته بندی استاندارد حمل و نقل
زمان تحویل: 60 روز
شرایط پرداخت: L/C، D/A، D/P، T/T، Western Union، MoneyGram
قابلیت ارائه: 5 ست / ماه
نام: |
مخزن انتقال فاز متراکم سیستم انتقال پنوماتیک |
تایپ کنید: |
سیستم انتقال پنوماتیک |
صنایع قابل اجرا: |
تعمیرگاه ماشین آلات، کارخانه تولیدی |
ساختار: |
سیستم نقاله |
حجم تحویل: |
300 تن در ساعت |
خدمات پس از فروش ارائه شده است: |
مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور |
رنگ: |
درخواست مشتری |
کاربرد: |
سیستم انتقال پودر ریز |
فاصله: |
2000 متر |
مصرف برق: |
＜3.8kWh/t·km |
نام: |
مخزن انتقال فاز متراکم سیستم انتقال پنوماتیک |
تایپ کنید: |
سیستم انتقال پنوماتیک |
صنایع قابل اجرا: |
تعمیرگاه ماشین آلات، کارخانه تولیدی |
ساختار: |
سیستم نقاله |
حجم تحویل: |
300 تن در ساعت |
خدمات پس از فروش ارائه شده است: |
مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور |
رنگ: |
درخواست مشتری |
کاربرد: |
سیستم انتقال پودر ریز |
فاصله: |
2000 متر |
مصرف برق: |
＜3.8kWh/t·km |

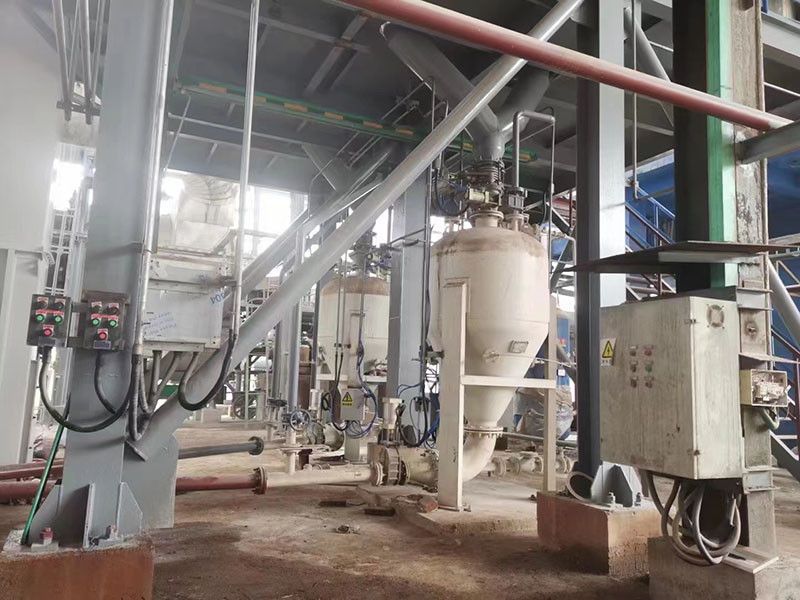

مخزن انتقال فاز متراکم سیستم انتقال پنوماتیک حجم تحویل بزرگ
شرح
پمپ بنوماتیک انتقال بادی فاز متراکم با فشار مثبت نوع PCD حجم پمپ را با توجه به ماهیت، اندازه ذرات، فاصله انتقال و حجم انتقال مواد منتقل شده تعیین می کند، یعنی یک طراحی مستقل انجام می شود، به طوری که با فرض برآوردن الزامات فرآیند می توان انتقال را تا حداکثر میزان کاهش داد.مصرف انرژی.
[مزایا و ویژگی های محصول]
① ظرفیت انتقال بزرگ: > 300 تن در ساعت.
② مسافت طولانی: > 2000 متر؛
③ مصرف برق کم: <3.8kWh/t·km.
④ سایش کوچک: عمر خط لوله بیش از 10 سال است.
⑤ سرعت کم: سرعت اولیه 6 ~ 10 متر در ثانیه.
⑥ نسبت اختلاط بالا: > 30 کیلوگرم / کیلوگرم؛
⑦ طرح فرآیند انعطاف پذیر، بدون گرد و غبار، سرعت عملیات بالا، سرمایه گذاری کمتر و هزینه نگهداری کمتر نسبت به انتقال مکانیکی
[فیلد برنامه]
تجهیزات و سیستم های انتقال پنوماتیک PCD به طور گسترده در مصالح ساختمانی، صنایع شیمیایی، معدن، برق، متالورژی و سایر صنایع استفاده شده است.
[انتقال مواد]
سیمان، کنجاله خام، خاکستر بادی، آهک خشک شده، سرباره کاربید خشک، پودر سرباره، پودر سرباره فولاد، پودر زغال سنگ، پودر آلومینا، پودر ویتریول، پودر فسفر، پودر پیروفیلیت و پودر سیلیکون آلی و غیره.
جدول پارامتر پمپ سطل انتقال پنوماتیک با ظرفیت بالا
| انتقال مواد | چگالی ظاهری (t/m3) | مدل | PCD24/H | PCD26/H | PCD28/H | PCD30/H | انتقال فاصله | |
| مشخصات | 16 ~ 20 متر مکعب | 18 ~ 22 متر مکعب | 20 ~ 27 متر مکعب | 26 ~ 32 متر مکعب | سطح (m) | سطح (m) | ||
| زغال سنگ پودر شده | 0.5 | حجم تحویل (t/h) | 50 تا 80 | 60 تا 90 | 65 تا 110 | 80 تا 130 | 200 | 20 |
| Fly Ash | 0.75 | 75 تا 125 | 85 تا 130 | 95 تا 160 | 125 تا 190 | 200 | 20 | |
| پودر سنگ آهک / پودر معدنی | 0.8 | 80 تا 130 | 90 تا 140 | 100 تا 170 | 130 تا 200 | 200 | 20 | |
| سیمان / کنجاله خام | 1 | 100 تا 150 | 115 تا 175 | 130 تا 215 | 165 تا 260 | 200 | 20 | |
جدول پارامترهای پمپ سطل انتقال پنوماتیک راه دور
| انتقال مواد | چگالی ظاهری (t/m3) | مدل | PCD24/L | PCD26/L | PCD28/L | PCD30/L | انتقال فاصله | |
| مشخصات | 16 ~ 20 متر مکعب | 18 ~ 22 متر مکعب | 20 ~ 27 متر مکعب | 26 ~ 32 متر مکعب | سطح (m) | سطح (m) | ||
| زغال سنگ پودر شده | 0.5 | حجم تحویل (t/h) | 20 تا 40 | 25 تا 45 | 30 تا 55 | 45 تا 65 | 1000 | 25 |
| Fly Ash | 0.75 | 35 تا 60 | 45 تا 65 | 45 تا 80 | 65 تا 95 | 1000 | 25 | |
| پودر سنگ آهک / پودر معدنی | 0.8 | 40 تا 65 | 45 تا 70 | 50 تا 85 | 70 تا 100 | 1000 | 25 | |
| سیمان / کنجاله خام | 1 | 50 تا 80 | 55 تا 90 | 65 تا 110 | 90 تا 120 | 1000 | 25 |
|
جدول پارامترهای پمپ سطل انتقال پنوماتیک شبکه معمولی
| انتقال مواد | چگالی حجمی (t/m3) | مدل | PCD18/N | PCD20/N | PCD20/N | فاصله انتقال مرجع | |
| مشخصات | 5.0 ~ 6.7 متر مکعب | 7.0 ~ 10.0 متر مکعب | 10.0 ~ 15.0 متر مکعب | سطح (m) | عمودی (متر) | ||
| زغال سنگ پودر شده | 0.5 | حجم تحویل (t/h) | 12 تا 20 | 16 تا 32 | 25 تا 50 | 500 | 30 |
| Fly Ash | 0.75 | 18 تا 32 | 25 تا 48 | 35 تا 70 | 50 | ||
| پودر سنگ آهک / پودر معدنی | 0.8 | 20 تا 35 | 26 تا 51 | 38 تا 75 | 500 | 30 | |
| سیمان / کنجاله خام | 1.0 | 24 تا 42 | 32 تا 65 | 48 تا 95 | 500 | 30 | |
| پودر سیلیکون | 1.2 | 28 تا 50 | 40 تا 75 | 55 تا 115 | 500 | 30 |
|
جدول پارامترهای پمپ بنکر انتقال پنوماتیک با اندازه کوچک
| مواد | چگالی حجمی (t/m3) | مدل | PCD08/M | PCD10/M | PCD12/M | PCD14/M | فاصله انتقال مرجع | |
| مشخصات | 0.2 ~ 0.5 m3 | 0.6 ~ 1.6 m3 | 1.5 ~ 2.5 متر مکعب | 2.5 ~ 5.0 متر مکعب | سطح (m) | عمودی (متر) | ||
| زغال سنگ پودر شده | 0.5 | حجم تحویل (t/h) | 0.5 ~ 1.8 | 1.5 ~ 5.5 | 5.0 ~ 9.0 | 8.0 ~ 18.0 | 100 | 20 |
| Fly Ash | 0.75 | 0.9 ~ 2.8 | 2.5 ~ 8.5 | 7.0 ~ 14.0 | 12.0 ~ 27.0 | 100 | 20 | |
| پودر سنگ آهک / پودر معدنی | 0.8 | 1.0 ~ 3.0 | 3.0 ~ 9.0 | 8.0 ~ 15.0 | 12.0 ~ 28.0 | 100 | 20 | |
| سیمان / کنجاله خام | 1.0 | 1.2 ~ 3.5 | 3.5 ~ 11.5 | 10.0 ~ 18.0 | 16.0 ~ 36.0 | 100 | 20 | |
| پودر سیلیکون | 1.2 | 1.5 ~ 4.0 | 4.5 ~ 13.5 | 12.0 ~ 20.0 | 19.0 ~ 43.0 | 100 | 20 | |
در حال حاضر، طولانی ترین فاصله انتقال افقی ما 2200 متر و ارتفاع 30 متر است.حداکثر ظرفیت انتقال یک واحد 300 تن در ساعت است.مصرف انرژی انتقال کمتر از 3.8kWh/t·km است، طول عمر خط لوله مستقیم بیش از 10 سال و عمر مفید زانویی 3 سال یا بیشتر است.
با توجه به نیاز مشتریان، با توجه به مشخصات و عملکرد مواد پودری، فاصله انتقال، حجم انتقال و شرایط جغرافیایی و سایر پارامترهای ارائه شده توسط مشتریان، ما به طور خاص بهترین طرح را برای طراحی مهندسی و انتخاب تجهیزات، مانند محاسبه حجم هوا و نسبت خطوط لوله، دریافت جمع آوری گرد و غبار انبار و طرح پس از فروش و غیره. بر اساس مقدار زیادی از تجربه عملی مهندسی، اکثر انتقال پنوماتیک متناوب فاز متراکم فشار مثبت عمدتاً به سه فرآیند تکنولوژیکی زیر تقسیم می شوند:
(نمونه جریان فرآیند انتقال فشار مثبت فاز چگال پنوماتیک انتقال به یک انبار محصول نهایی)
(نمونه جریان فرآیند انتقال فشار مثبت فاز چگال پنوماتیک انتقال به 2 انبار محصول نهایی)
(نمودار جریان فرآیند انتقال فاز متراکم فشار مثبت + محموله اندازه گیری)
