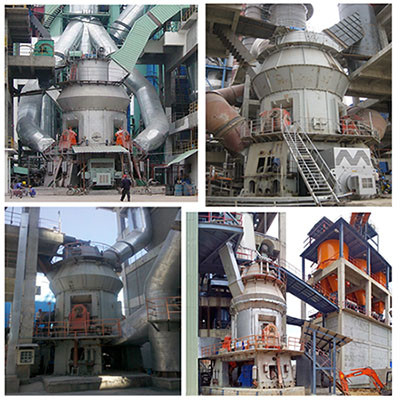

ابعاد قابل تنظیم آسیاب غلتکی عمودی مواد خام

آسیاب غلتکی عمودی مواد اولیه سرمایه گذاری کم هزینه / آسیاب VRM پودر خام

شرح:

آسیاب عمودی مواد خام HVM یک تجهیزات سنگ زنی است که خرد کردن، خشک کردن، آسیاب کردن، انتخاب پودر و حمل و نقل را ادغام می کند.به طور گسترده ای برای سنگ زنی مواد جامد مختلف در سیمان، مصالح ساختمانی، نیرو، متالورژی، صنایع شیمیایی، سنگ معدن غیر فلزی و سایر صنایع استفاده می شود.

آسیاب عمودی دارای مزایای راندمان سنگ زنی بالا، مصرف انرژی کم، اندازه ذرات خوراک بزرگ، تنظیم آسان ظرافت محصول، فرآیند تجهیزات ساده، مساحت کف کوچک، سر و صدای کم، گرد و غبار کم، استفاده و نگهداری ساده، هزینه عملیات کم و مصرف کم مواد مقاوم در برابر سایش

[فیلد برنامه]

آسیاب و فرآوری مواد غیر قابل اشتعال و منفجره با رطوبت کمتر از 6 درصد و سختی موس کمتر از 7 در مصالح ساختمانی، صنایع شیمیایی، متالورژی، پوشش، کاغذسازی، لاستیک، دارو، غذا و سایر زمینه ها.

[مواد قابل اجرا]

سرباره فولاد، سرباره آب، گرافیت، فلدسپات پتاسیم، زغال سنگ، کائولن، باریت، فلوریت، تالک، کک نفتی، پودر کلسیم آهک، ولاستونیت، گچ، سنگ آهک، فلدسپات، سنگ فسفات، سنگ مرمر، کوارتز مانوریت، ماسه بگراف و سایر مواد معدنی غیرفلزی با سختی کمتر از Mohs 7.


مشخصات و پارامترهای فنی آسیاب عمودی خام HVM

[اصل کار]

موتور صفحه آسیاب را به چرخش در میان کاهنده هدایت می کند، مواد از ورودی خوراک در مرکز صفحه آسیاب می افتد و هوای گرم از ورودی هوا وارد آسیاب می شود.تحت اثر نیروی گریز از مرکز، مواد به سمت لبه صفحه سنگ زنی حرکت می کنند.هنگام عبور از شیار دایره ای روی صفحه سنگ زنی، توسط غلتک سنگ زنی خرد می شوند.مواد خرد شده توسط جریان هوا با سرعت بالا در حلقه باد در لبه صفحه سنگ زنی منتقل می شوند.ذرات بزرگ مستقیماً روی صفحه آسیاب برای آسیاب مجدد می‌افتند.هنگامی که مواد موجود در جریان هوا از جداکننده های دینامیکی و استاتیک عبور می کنند، تحت عمل روتور چرخان، پودر درشت برای آسیاب مجدد روی صفحه آسیاب می افتد.پودر خوب واجد شرایط همراه با جریان هوا آسیاب می شود، محصول در دستگاه جمع آوری پودر جمع آوری می شود.مواد حاوی آب در فرآیند تماس با گاز داغ خشک می شوند تا به رطوبت محصول مورد نیاز برسند.

[ساختار اصلی]

ساختار اصلی آسیاب از جداکننده، دستگاه غلتک آسیاب، دستگاه دیسک سنگ زنی، دستگاه تحت فشار، کاهنده، موتور، پوسته و غیره تشکیل شده است. جداکننده بخش مهمی برای تعیین ظرافت محصولات آسیاب می باشد.این دستگاه از یک دستگاه انتقال قابل تنظیم سرعت، یک روتور، یک پوسته، یک مخروط خالی پودری درشت، یک خروجی هوا و غیره تشکیل شده است. این یک دستگاه انتخاب پودر کم مصرف و سریع است.غلتک سنگ زنی بخش اصلی برای نورد و سنگ زنی مواد است.روی بازوی خمشی آسیاب نصب می شود.تحت تأثیر نیروی خارجی، به شدت بر روی مواد صفحه سنگ زنی فشرده می شود.غلتک سنگ زنی که توسط صفحه سنگ زنی هدایت می شود، بر این اساس می چرخد، به طوری که مواد خرد می شوند.صفحه سنگ زنی روی شفت خروجی کاهنده ثابت می شود.قسمت بالایی صفحه سنگ زنی بستر مواد است.روی صفحه آستر صفحه سنگ زنی یک شیار حلقوی وجود دارد.مواد توسط غلتک سنگ زنی در شیار حلقوی خرد می شود.دستگاه تحت فشار قطعه ای است که فشار سنگ زنی غلتک سنگ زنی را تامین می کند.این از یک ایستگاه روغن پرفشار، یک میله کشش سیلندر هیدرولیک، یک باتری و غیره تشکیل شده است. می تواند فشار کافی به غلتک سنگ زنی برای خرد کردن مواد وارد کند.کاهنده بخش اصلی برای انتقال نیرو است و سرعت صفحه سنگ زنی سرعت شفت خروجی کاهنده است.

[ویژگی های عملکرد]

1) راندمان سنگ زنی بالا و مصرف انرژی کم؛

2) مصرف فلز کمتر در واحد محصول.

3) دستگاه سنگ زنی سر و صدای کم دارد.

4) عملکرد فشار منفی، آلودگی کمتر گرد و غبار؛

5) جریان فرآیند ساده است و عملکردهای سنگ زنی، خشک کردن و انتخاب پودر به طور همزمان تکمیل می شود.

6) مساحت کف کوچک، طرح فشرده، وزن سبک تجهیزات سیستم، سرمایه گذاری کم در ساخت و سازهای عمرانی.
