جزئیات محصول
محل منبع: چین
نام تجاری: Hengcheng
گواهی: ISO Patent Certificate High-Tech Product Certificate
شماره مدل: PCD18/N PCD20/N PCD22/N PCD08/M PCD10/M PCD12/M PCD14/M
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 مجموعه
قیمت: قابل مذاکره
جزئیات بسته بندی: بسته بندی استاندارد حمل و نقل
زمان تحویل: 60 روز
شرایط پرداخت: L/C، D/A، D/P، T/T، Western Union، MoneyGram
قابلیت ارائه: 5 ست / ماه
نام: |
پمپ انتقال پنوماتیک |
تایپ کنید: |
انتقال پنوماتیک |
ویژگی مواد: |
مقاوم در برابر گرما |
اجزای اصلی: |
پمپ، گیربکس، PLC |
اصل کار: |
کنترل اتوماتیک PLC |
انتقال مواد: |
پودر زغال سنگ، خاکستر بادی، پودر سنگ آهک / پودر معدنی، سیمان / کنجاله خام، دود سیلیس |
مواد: |
فولاد کربن |
کاربرد: |
سیستم انتقال |
گواهی: |
CE ISO |
خدمات پس از گارانتی: |
مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور، قطعات یدکی رایگان |
سرعت: |
سرعت اولیه 6 تا 10 متر بر ثانیه |
نام: |
پمپ انتقال پنوماتیک |
تایپ کنید: |
انتقال پنوماتیک |
ویژگی مواد: |
مقاوم در برابر گرما |
اجزای اصلی: |
پمپ، گیربکس، PLC |
اصل کار: |
کنترل اتوماتیک PLC |
انتقال مواد: |
پودر زغال سنگ، خاکستر بادی، پودر سنگ آهک / پودر معدنی، سیمان / کنجاله خام، دود سیلیس |
مواد: |
فولاد کربن |
کاربرد: |
سیستم انتقال |
گواهی: |
CE ISO |
خدمات پس از گارانتی: |
مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور، قطعات یدکی رایگان |
سرعت: |
سرعت اولیه 6 تا 10 متر بر ثانیه |

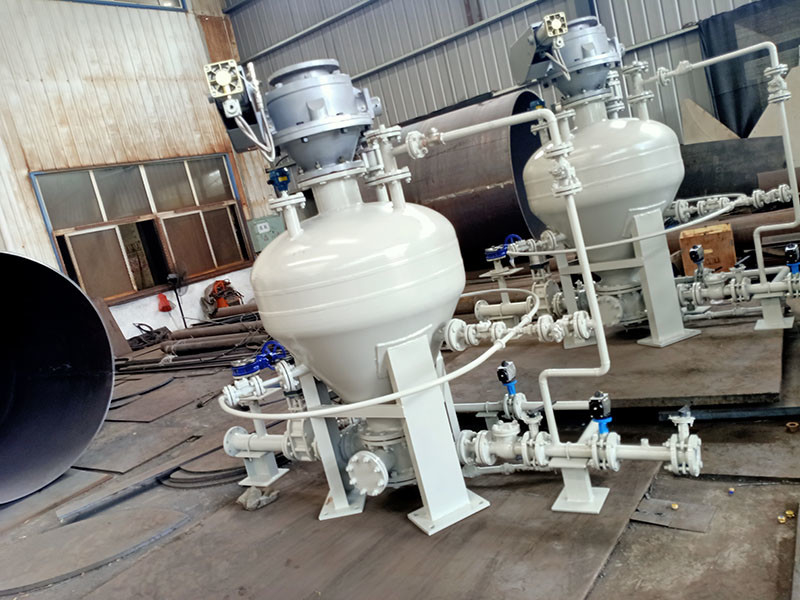

PLC کنترل فاز متراکم انتقال تجهیزات سیستم پودر پمپ انتقال پنوماتیک
شرح
پمپ انتقال پنوماتیک سیلو از روش انتقال پنوماتیک فشار مثبت برای انتقال مواد پودری استفاده می کند که به طور گسترده در انتقال خاکستر بادی، سیمان، کنجاله خام سیمان، پودر معدنی و سایر مواد در نیروگاه ها استفاده می شود.خط لوله حمل و نقل را می توان به طور انعطاف پذیر با توجه به شرایط زمین ترتیب داد تا حمل و نقل متمرکز، غیرمتمرکز، ارتفاع بالا و مسافت طولانی را تحقق بخشد.فرآیند حمل و نقل تحت تأثیر شرایط طبیعی قرار نمی گیرد و می تواند اطمینان حاصل کند که مواد تحت تأثیر رطوبت و حفاظت از محیط زیست قرار نمی گیرند.این تجهیزات از سیستم کنترل PLC استفاده می کنند که می تواند به صورت خودکار یا دستی کنترل شود.پس از تمرین طولانی مدت، ثابت شده است که تجهیزات دارای عملکرد پایدار، کیفیت قابل اعتماد و بدون آلودگی گرد و غبار در هنگام انتقال هستند.این یک تجهیزات انتقال پنوماتیک ایده آل است.
با توجه به مشخصات و عملکرد مواد پودری، فاصله انتقال، ظرفیت انتقال و شرایط جغرافیایی ارائه شده توسط مشتریان، ما بهترین طرح را برای انتقال پنوماتیک شامل محاسبه حجم هوا، نسبت لوله ها، تصفیه گرد و غبار در بن دریافت و طرح پس از فروش
جدول پارامتر پمپ سطل انتقال پنوماتیک با ظرفیت بالا
| انتقال مواد | چگالی ظاهری (t/m3) | مدل | PCD24/H | PCD26/H | PCD28/H | PCD30/H | انتقال فاصله | |
| مشخصات | 16 ~ 20 متر مکعب | 18 ~ 22 متر مکعب | 20 ~ 27 متر مکعب | 26 ~ 32 متر مکعب | سطح (m) | سطح (m) | ||
| زغال سنگ پودر شده | 0.5 | حجم تحویل (t/h) | 50 تا 80 | 60 تا 90 | 65 تا 110 | 80 تا 130 | 200 | 20 |
| Fly Ash | 0.75 | 75 تا 125 | 85 تا 130 | 95 تا 160 | 125 تا 190 | 200 | 20 | |
| پودر سنگ آهک / پودر معدنی | 0.8 | 80 تا 130 | 90 تا 140 | 100 تا 170 | 130 تا 200 | 200 | 20 | |
| سیمان / کنجاله خام | 1 | 100 تا 150 | 115 تا 175 | 130 تا 215 | 165 تا 260 | 200 | 20 | |
جدول پارامترهای پمپ سطل انتقال پنوماتیک راه دور
| انتقال مواد | چگالی ظاهری (t/m3) | مدل | PCD24/L | PCD26/L | PCD28/L | PCD30/L | انتقال فاصله | |
| مشخصات | 16 ~ 20 متر مکعب | 18 ~ 22 متر مکعب | 20 ~ 27 متر مکعب | 26 ~ 32 متر مکعب | سطح (m) | سطح (m) | ||
| زغال سنگ پودر شده | 0.5 | حجم تحویل (t/h) | 20 تا 40 | 25 تا 45 | 30 تا 55 | 45 تا 65 | 1000 | 25 |
| Fly Ash | 0.75 | 35 تا 60 | 45 تا 65 | 45 تا 80 | 65 تا 95 | 1000 | 25 | |
| پودر سنگ آهک / پودر معدنی | 0.8 | 40 تا 65 | 45 تا 70 | 50 تا 85 | 70 تا 100 | 1000 | 25 | |
| سیمان / کنجاله خام | 1 | 50 تا 80 | 55 تا 90 | 65 تا 110 | 90 تا 120 | 1000 | 25 |
|
جدول پارامترهای پمپ سطل انتقال پنوماتیک شبکه معمولی
| انتقال مواد | چگالی حجمی (t/m3) | مدل | PCD18/N | PCD20/N | PCD20/N | فاصله انتقال مرجع | |
| مشخصات | 5.0 ~ 6.7 متر مکعب | 7.0 ~ 10.0 متر مکعب | 10.0 ~ 15.0 متر مکعب | سطح (m) | عمودی (متر) | ||
| زغال سنگ پودر شده | 0.5 | حجم تحویل (t/h) | 12 تا 20 | 16 تا 32 | 25 تا 50 | 500 | 30 |
| Fly Ash | 0.75 | 18 تا 32 | 25 تا 48 | 35 تا 70 | 50 | ||
| پودر سنگ آهک / پودر معدنی | 0.8 | 20 تا 35 | 26 تا 51 | 38 تا 75 | 500 | 30 | |
| سیمان / کنجاله خام | 1.0 | 24 تا 42 | 32 تا 65 | 48 تا 95 | 500 | 30 | |
| پودر سیلیکون | 1.2 | 28 تا 50 | 40 تا 75 | 55 تا 115 | 500 | 30 |
|
جدول پارامترهای پمپ بنکر انتقال پنوماتیک با اندازه کوچک
| مواد | چگالی حجمی (t/m3) | مدل | PCD08/M | PCD10/M | PCD12/M | PCD14/M | فاصله انتقال مرجع | |
| مشخصات | 0.2 ~ 0.5 m3 | 0.6 ~ 1.6 m3 | 1.5 ~ 2.5 متر مکعب | 2.5 ~ 5.0 متر مکعب | سطح (m) | عمودی (متر) | ||
| زغال سنگ پودر شده | 0.5 | حجم تحویل (t/h) | 0.5 ~ 1.8 | 1.5 ~ 5.5 | 5.0 ~ 9.0 | 8.0 ~ 18.0 | 100 | 20 |
| Fly Ash | 0.75 | 0.9 ~ 2.8 | 2.5 ~ 8.5 | 7.0 ~ 14.0 | 12.0 ~ 27.0 | 100 | 20 | |
| پودر سنگ آهک / پودر معدنی | 0.8 | 1.0 ~ 3.0 | 3.0 ~ 9.0 | 8.0 ~ 15.0 | 12.0 ~ 28.0 | 100 | 20 | |
| سیمان / کنجاله خام | 1.0 | 1.2 ~ 3.5 | 3.5 ~ 11.5 | 10.0 ~ 18.0 | 16.0 ~ 36.0 | 100 | 20 | |
| پودر سیلیکون | 1.2 | 1.5 ~ 4.0 | 4.5 ~ 13.5 | 12.0 ~ 20.0 | 19.0 ~ 43.0 | 100 | 20 | |
اصل
دو راه برای تخلیه پمپ بن وجود دارد که تخلیه پایین رایج ترین راه است.مواد موجود در مخزن را می توان با پر کردن گاز در هواکش مخروطی، جت نازل یا روش های دیگر سیال کرد.یک صفحه هوادهی سیال (لایه) در پایین قرار دارد تا مواد را در قسمت بالایی مخزن تخلیه کند.توزیع گاز منتقل شده در صفحات ورودی مختلف در مخزن به ماهیت مواد منتقل شده بستگی دارد.
ویژگی های اصلی محصول
① ظرفیت انتقال بزرگ: ＞ 300 تن در ساعت.
② مسافت طولانی: ＞ 2000 متر؛
③ مصرف برق کم: ＜ 3.8kWh/t · کیلومتر؛
④ سایش کوچک: عمر لوله> 10 سال؛
⑤ سرعت کم: سرعت اولیه 6 ~ 10 متر در ثانیه.
⑥ نسبت اختلاط بالا: ＞ 30 کیلوگرم / کیلوگرم؛
⑦ طرح فرآیند انعطاف پذیر، بدون گرد و غبار، سرعت عملیات بالا، سرمایه گذاری کمتر نسبت به انتقال مکانیکی، و هزینه های نگهداری کمتر
حوزه کاربردی
تجهیزات و سیستم های انتقال پنوماتیک PCD به طور گسترده در مصالح ساختمانی، مواد شیمیایی، معدن، برق، متالورژی و سایر صنایع استفاده شده است.مواد انتقال شامل سیمان، کنجاله خام، خاکستر بادی، آهک خرد شده، سرباره کاربید تخلیه شده خشک، پودر سرباره، پودر سرباره فولاد، زغال سنگ پودر شده، پودر اکسید آلومینیوم، پودر بوکسیت، پودر فسفات، پودر پیروفیلیت و پودر سیلیکون آلی است.
