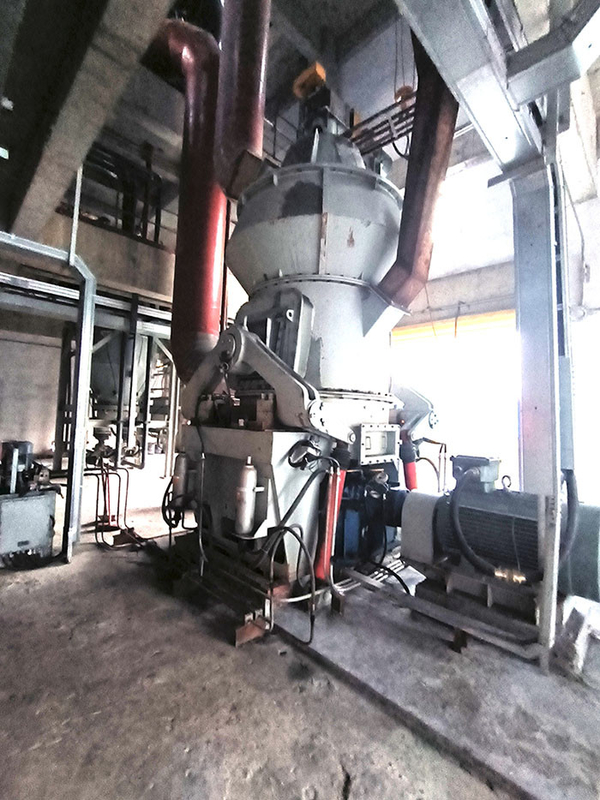

صرفه جویی در انرژی آسیاب عمودی زغال سنگ با بازده بالا و مصرف کم 40 تن در ساعت

آسیاب عمودی زغال سنگ با بازده بالا و کم مصرف 40 تن در ساعت مشخصات آسیاب زغال سنگ عمودی صرفه جویی در مصرف انرژی

معرفی محصول

نوع جدید آسیاب پیش آسیاب عمودی از سه غلتک چرخان متقارن تحت فشار بالا برای برش، خرد کردن و آسیاب کردن مواد روی صفحه آسیاب هنگام چرخش استفاده می کند.همراه با آسیاب های گلوله ای موجود، یک سیستم پیش آسیاب در گردش، پیش آسیاب درجه بندی شده در گردش و سیستم آسیاب نهایی را تشکیل می دهد.طراحی منحصر به فرد شکل غلتکی و تکنولوژی سنگ زنی لایه مواد مصرف انرژی واحد را تا حد زیادی کاهش می دهد و به طور گسترده در فرآیندهای سنگ زنی مواد در صنایعی مانند مصالح ساختمانی، متالورژی و مهندسی شیمی استفاده می شود.مصرف توان سنگ زنی جامع 30-40٪ کاهش می یابد و خروجی 50-100٪ افزایش می یابد.هدف صرفه جویی در انرژی، کاهش انتشار و آسیاب کارآمد با بازده بالا و مصرف کم محقق می شود که دارای مزایای اقتصادی و اجتماعی بالایی است.این عمدتا از موتور، کاهنده، صفحه سنگ زنی، غلتک سنگ زنی، دستگاه هیدرولیک، دستگاه روان کننده و غیره تشکیل شده است. مواد از طریق کانال ورودی وارد مرکز صفحه سنگ زنی می شوند.با توجه به نیروی گریز از مرکز ایجاد شده توسط چرخش صفحه سنگ زنی، مواد به منطقه آسیاب پرتاب می شوند و غلتک آسیاب تحت فشار مواد را فشار داده و آسیاب می کند.مواد خرد شده از حلقه بیرونی صفحه آسیاب عبور کرده و به پوسته پایینی آسیاب می افتند.

اصل کار:

موتور صفحه آسیاب را به چرخش در میان کاهنده هدایت می کند و مواد از ورودی تغذیه در مرکز صفحه آسیاب می افتد.در همان زمان هوای گرم از ورودی هوا وارد صفحه آسیاب می شود.تحت اثر نیروی گریز از مرکز، مواد به سمت لبه صفحه آسیاب حرکت می کند و هنگام عبور از شیار دایره ای روی صفحه آسیاب توسط غلتک سنگ زنی خرد می شود.مواد خرد شده توسط جریان هوای پرسرعت در حلقه باد در لبه صفحه آسیاب جمع‌آوری می‌شود و ذرات بزرگ مستقیماً روی صفحه آسیاب می‌افتند تا دوباره آسیاب شوند.هنگامی که مواد موجود در جریان هوا از جداکننده دینامیک و استاتیک عبور می کند، تحت عمل روتور چرخان، پودر درشت برای آسیاب مجدد روی صفحه آسیاب می افتد و پودر ریز واجد شرایط همراه با جریان هوا از آسیاب خارج می شود. در دستگاه جمع آوری پودر جمع آوری شده است.مواد حاوی رطوبت در هنگام تماس با گازهای داغ خشک می شوند تا رطوبت محصول مورد نیاز حاصل شود.

داده های تکنیکی

مزایای محصول:
1. ظرفیت تولید بزرگ، مصرف کم انرژی، سبز و حفاظت از محیط زیست.
2. آستین غلتکی را می توان به صورت وارونه استفاده کرد که برای بهبود خروجی آسیاب زغال سنگ، کاهش سایش و افزایش عمر مفید آن مفید است.
3. برای اطمینان از تولید ایمن، دستگاه های ضد انفجار نصب کنید.برای جلوگیری از انفجار زغال سنگ پودر شده در آسیاب و اطمینان از استفاده ایمن از تجهیزات، یک دریچه ضد انفجار بر روی بدنه بالایی تعبیه شده است.

ویژگی های سازه ای:
1. صفحه سنگ زنی به شکل صفحه پا و آستین غلتکی شکل تایر که در آسیاب عمودی زغال سنگ استفاده می شود برای سنگ زنی زغال سنگ مناسب تر است.
2. یاتاقان غلتکی سنگ زنی نیازی به آب بندی خاصی ندارد.دستگاه غلتک آسیاب از یک جفت غلتک خود تراز استفاده می کند.محفظه آب بندی بلبرینگ خارج از محفظه گسترش یافته و با گازهای حاوی گرد و غبار تماس پیدا نمی کند.بنابراین، آب بندی ساده می تواند اطمینان حاصل کند که بلبرینگ های غلتکی سنگ زنی وارد گرد و غبار نمی شوند و نیازی به فن های آب بندی ندارند.
3. قسمت انتقال آسیاب نیازی به دستگاه انتقال کمکی ندارد.
4. قسمت حذف سرباره ساده است.آسیاب عمودی زغال سنگ تخلیه سرباره کمتری دارد و درگاه تخلیه سرباره مجهز به صفحه پوششی است بنابراین نیازی به نصب شیر تخلیه سرباره نیست.
