مشخصات فنی چندگانه انتقال پنوماتیک تجهیزات پمپ سیلو خاکستر

مشخصات چندگانه تجهیزات پمپ سیلو خاکستر با طراحی ویژه انتقال پنوماتیک

شرح

اصل کار سیستم پمپ سیلو انتقال پنوماتیک فاز متراکم با سرعت کم است که مواد را با سرعت کمتر از سرعت تعلیق حمل می کند.در این سرعت، بر خلاف انتقال مواد منفرد، مواد نیازی به مخلوط شدن کامل با محیط انتقال ندارند.مواد در امتداد خط لوله در یک تپه شنی پیوسته مانند یا متناوب بین شاخه های هوا و مواد حرکت می کنند.تا حدودی، این روش انتقال اجازه می دهد تا سرعت انتقال مواد بسیار کمتر از سرعت تعلیق باشد، بنابراین از مشکلات متعارف ناشی از سرعت بالای مواد در انتقال پنوماتیک سنتی جلوگیری می کند.

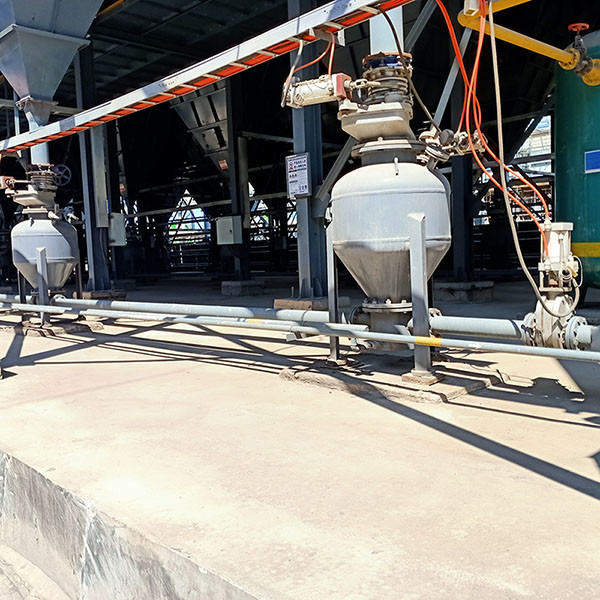

پمپ سیلو مجهز به یک شیر گنبدی آب بندی شده با فشار است که می تواند از طریق یک ستون مواد ثابت بسته شود.پمپ سطل یک لوله تخلیه پایین را اتخاذ می کند و سیستم کنترل گاز بر روی پایه نصب اولین پمپ بن در واحد سیستم انتقال پمپ بن نصب می شود.چندین نقطه تغذیه به صورت سری به هم متصل می شوند تا یک خط لوله انتقال را تشکیل دهند و کل مجموعه پمپ های سیلو به طور همزمان تغذیه می شوند.سیگنال یک یا چند متر سطح قیف خاکستر، سیستم پمپ سیلو را برای شروع چرخه انتقال فعال می کند.

جدول پارامتر پمپ سطل انتقال پنوماتیک با ظرفیت بالا


جدول پارامترهای پمپ سطل انتقال پنوماتیک راه دور

جدول پارامترهای پمپ سطل انتقال پنوماتیک شبکه معمولی

جدول پارامترهای پمپ بنکر انتقال پنوماتیک با اندازه کوچک

سیستم پمپ سیلو انتقال پنوماتیک فاز متراکم فشار مثبت نوع PCD از یک شیر گنبدی به عنوان شیر تغذیه استفاده می کند.در مدت زمان تعیین شده تغذیه، شیر گنبد باز می شود و مخزن فشار شارژ می شود.هنگامی که مواد پر شد، دریچه گنبد بسته و مهر و موم می شود.محیط انتقال معمولاً با استفاده از هوای فشرده وارد مخزن فشار می شود.مقاومت موقت ناشی از مواد باعث انتقال مواد به سیلو هدف می شود.در طول حمل و نقل مواد در طول خط لوله، فشار هوا به تدریج کاهش می یابد.هنگامی که مواد به سیلو هدف می رسد، فشار هوا به فشار اتمسفر نزدیک می شود که توسط سیستم کنترل تشخیص داده می شود.سپس مخزن فشار تغذیه متوقف می شود، شیر گنبد باز می شود و مخزن فشار دوباره تغذیه می شود.

اگر سطل پمپ گردش مداوم را متوقف کند، شیر گنبد بسته می ماند و هیچ ماده ای در مخزن تحت فشار وجود نخواهد داشت.

عملکرد خودکار کل سیستم را می توان از طریق دستگاه های کنترل سطح مواد سیلو تغذیه و سیلو هدف به دست آورد.کنترل سطح مواد باید اطمینان حاصل کند که سیلو دریافت کننده در حالت کامل است یا سایر الزامات را برآورده می کند.به عنوان بخش اصلی الکتریکی، کنترل سطح مواد می تواند چرخه انتقال را با باز کردن عملکرد جهتی شیر شنت تغییر دهد و مواد را به هر سطل هدف مورد نظر منتقل کند.

ویژگی های اصلی محصول

① ظرفیت انتقال بزرگ: ＞ 300 تن در ساعت.

② مسافت طولانی: ＞ 2000 متر؛

③ مصرف برق کم: ＜ 3.8kWh/t · کیلومتر؛

④ سایش و پارگی کم: عمر خط لوله> 10 سال.

⑤ سرعت کم: سرعت اولیه 6-10 متر در ثانیه.

⑥ نسبت اختلاط بالا: ＞ 30 کیلوگرم / کیلوگرم؛

⑦ طرح فرآیند انعطاف پذیر، بدون گرد و غبار، سرعت عملیات بالا، سرمایه گذاری کمتر در مقایسه با انتقال مکانیکی، و هزینه های نگهداری کمتر

حوزه کاربردی

تجهیزات و سیستم های انتقال پنوماتیک PCD به طور گسترده در صنایعی مانند مصالح ساختمانی، مواد شیمیایی، معدن، نیرو و متالورژی استفاده شده است.مواد انتقال دهنده شامل سیمان، مواد خام، خاکستر بادی، آهک هیدراته، سرباره کاربید کلسیم تخلیه شده خشک، پودر سرباره، پودر سرباره فولاد، پودر زغال سنگ، پودر اکسید آلومینیوم، پودر بوکسیت، پودر فسفات، پودر پیروفیلیت و پودر سیلیکون آلی است.
