جزئیات محصول
محل منبع: چین
نام تجاری: Hengcheng
گواهی: ISO Patent Certificate High-Tech Product Certificate
شماره مدل: PCD24/H PCD26/H PCD28/H PCD30/H
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 مجموعه
قیمت: قابل مذاکره
جزئیات بسته بندی: بسته بندی استاندارد حمل و نقل
زمان تحویل: 60 روز
Payment Terms: L/C, D/A, D/P, T/T, Western Union, MoneyGram
قابلیت ارائه: 5 ست / ماه
نام: |
پمپ پنوماتیک انتقال پمپ بن 2000 متر |
تایپ کنید: |
سیستم انتقال پنوماتیک |
صنایع قابل اجرا: |
کارخانه تولید، انرژی و معدن |
مواد: |
فولاد کربن |
ویژگی مواد: |
مقاوم در برابر آتش |
خدمات پس از فروش ارائه شده است: |
مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور |
رنگ: |
درخواست مشتری |
ابعاد (L*W*H): |
با توجه به مدل های خاص |
قدرت: |
سفارشی |
کاربرد: |
سیستم انتقال |
نام: |
پمپ پنوماتیک انتقال پمپ بن 2000 متر |
تایپ کنید: |
سیستم انتقال پنوماتیک |
صنایع قابل اجرا: |
کارخانه تولید، انرژی و معدن |
مواد: |
فولاد کربن |
ویژگی مواد: |
مقاوم در برابر آتش |
خدمات پس از فروش ارائه شده است: |
مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور |
رنگ: |
درخواست مشتری |
ابعاد (L*W*H): |
با توجه به مدل های خاص |
قدرت: |
سفارشی |
کاربرد: |
سیستم انتقال |

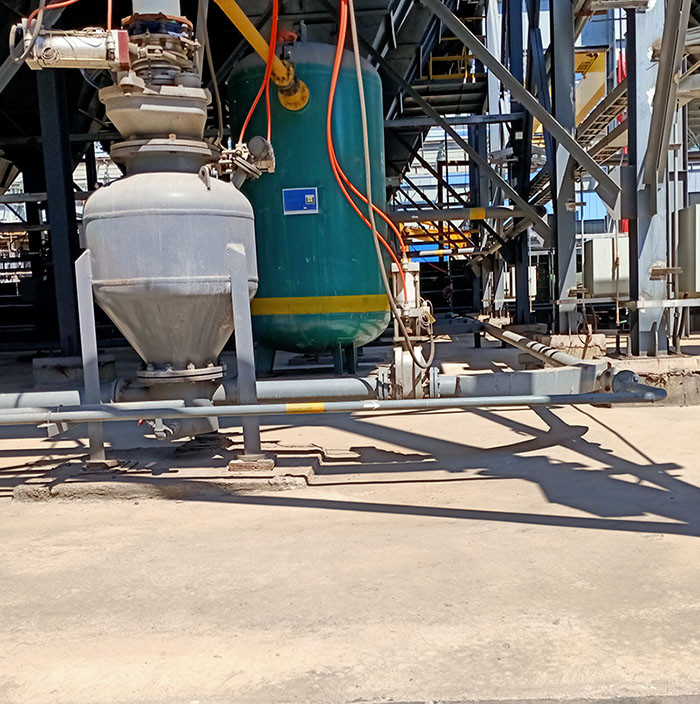

پمپ انتقال پنوماتیک 2000 متر بن پمپ Plc کنترل فاز ضخیم تجهیزات انتقال پمپ بن
شرح
طراحی سیستم انتقال پنوماتیک فرآیند توسعه راه حلی است که از جریان هوا برای انتقال پودر، ذرات یا ورق های نازک از طریق خطوط لوله بر اساس مجموعه ای از الزامات عملیاتی استفاده می کند.طراحی سیستم های انتقال پنوماتیک پیچیدگی های زیادی دارد و نیاز به تکنولوژی پیشرفته حرفه ای دارد.این پیچیدگی ناشی از انواع مختلف مواد پودر و ذرات و همچنین تغییرات قابل توجه در شرایط عملیاتی قابل اعمال در این روش انتقال است.یک روش معتبر برای توسعه راه حل هایی برای طراحی سیستم انتقال پنوماتیکاین بر اساس شیوه های صنعتی خوب و تجربه گسترده ما از مهندسی شیمی تا فرآوری مواد غذایی و داروسازی است.
چرا طراحی سیستم های انتقال پنوماتیک بسیار مهم است؟
یک سیستم انتقال پنوماتیک با طراحی نادرست می تواند منجر به چندین مشکل عملیاتی عمده شود و عملکرد و قابلیت نگهداری آن را به طور جدی کاهش دهد.علاوه بر این، تشخیص عیب و تشخیص این مسائل ممکن است دشوار باشد و ممکن است نیاز به زمان و تلاش زیادی داشته باشد.بسیاری از این مسائل ممکن است بر عملکرد کلی کارخانه پردازش تعبیه شده در سیستم تأثیر بگذارد.این به این دلیل است که انتقال پنوماتیک نقش اصلی را در کارخانه پردازش بازی می کند.آنها برای انتقال مواد فله از یک مکان به مکان دیگر برای نوعی پردازش استفاده می شوند.هر گونه کاهش در عملکرد انتقال به شدت بر خروجی کارخانه فرآوری تأثیر می گذارد.
اصلاح مشکلات در حین کارکرد سیستم های انتقال پنوماتیک اغلب یک فرآیند پیچیده و پرهزینه است.کارهای اصلاحی معمولاً نیازمند برنامه ریزی دقیق و اجرای ماهرانه برای به حداقل رساندن خرابی در کارخانه فرآوری است.
چندین نوع از مسائل عملیاتی عمده وجود دارد که ممکن است از طراحی ضعیف سیستم انتقال پنوماتیک ناشی شود.
1. تجمع و انسداد: تجمع و تجمع پودر یا ذرات معلق می تواند منجر به انسداد در سیستم انتقال پنوماتیک شود.این رسوبات ممکن است منجر به افزایش مصرف انرژی یا کاهش ظرفیت حمل و نقل شود.
2. محدود کردن ظرفیت انتقال: چیدمان نامناسب خط لوله و موانع ناشی از ادغام ضعیف اجزا در خط لوله می تواند ظرفیت انتقال پنوماتیک را کاهش دهد.علاوه بر این، اگر از سرعت هوای بیش از حد برای انتقال در خط لوله استفاده شود، ممکن است ظرفیت انتقال پنوماتیک را کاهش دهد (این اثر بصری نیست).
3. سایش زانویی: برای مواد پودری یا دانه‌ای سخت‌تر، سرعت انتقال بیش از حد می‌تواند ساییدگی زانویی و جارو شدن در طول خط لوله را افزایش دهد.این ممکن است منجر به نیازهای تعمیر و نگهداری بیشتر و افزایش زمان خرابی شود، زیرا این قطعات نیاز به تعویض مکرر دارند.
4. اصطکاک ذرات: سرعت انتقال مواد پودری یا دانه ای خاص بسیار سریع است، که می تواند باعث شکستن یا خرد شدن ذرات به ذرات کوچکتر شود.ذرات ریز گرد و غبار تولید شده توسط این ذرات کوچکتر هستند که با سرعت بسیار زیاد حرکت می کنند و دائماً از طریق تماس با سطح ناهموار داخلی سیستم انتقال می شکنند.این ممکن است به حمل و نقل مواد فله آسیب جدی وارد کند و کیفیت خروجی را به طور جدی تحت تأثیر قرار دهد.
جدول پارامتر پمپ سطل انتقال پنوماتیک با ظرفیت بالا
| انتقال مواد | چگالی ظاهری (t/m3) | مدل | PCD24/H | PCD26/H | PCD28/H | PCD30/H | انتقال فاصله | |
| مشخصات | 16 ~ 20 متر مکعب | 18 ~ 22 متر مکعب | 20 ~ 27 متر مکعب | 26 ~ 32 متر مکعب | سطح (m) | سطح (m) | ||
| زغال سنگ پودر شده | 0.5 | حجم تحویل (t/h) | 50 تا 80 | 60 تا 90 | 65 تا 110 | 80 تا 130 | 200 | 20 |
| Fly Ash | 0.75 | 75 تا 125 | 85 تا 130 | 95 تا 160 | 125 تا 190 | 200 | 20 | |
| پودر سنگ آهک / پودر معدنی | 0.8 | 80 تا 130 | 90 تا 140 | 100 تا 170 | 130 تا 200 | 200 | 20 | |
| سیمان / کنجاله خام | 1 | 100 تا 150 | 115 تا 175 | 130 تا 215 | 165 تا 260 | 200 | 20 | |
جدول پارامترهای پمپ سطل انتقال پنوماتیک راه دور
| انتقال مواد | چگالی ظاهری (t/m3) | مدل | PCD24/L | PCD26/L | PCD28/L | PCD30/L | انتقال فاصله | |
| مشخصات | 16 ~ 20 متر مکعب | 18 ~ 22 متر مکعب | 20 ~ 27 متر مکعب | 26 ~ 32 متر مکعب | سطح (m) | سطح (m) | ||
| زغال سنگ پودر شده | 0.5 | حجم تحویل (t/h) | 20 تا 40 | 25 تا 45 | 30 تا 55 | 45 تا 65 | 1000 | 25 |
| Fly Ash | 0.75 | 35 تا 60 | 45 تا 65 | 45 تا 80 | 65 تا 95 | 1000 | 25 | |
| پودر سنگ آهک / پودر معدنی | 0.8 | 40 تا 65 | 45 تا 70 | 50 تا 85 | 70 تا 100 | 1000 | 25 | |
| سیمان / کنجاله خام | 1 | 50 تا 80 | 55 تا 90 | 65 تا 110 | 90 تا 120 | 1000 | 25 |
|
جدول پارامترهای پمپ سطل انتقال پنوماتیک شبکه معمولی
| انتقال مواد | چگالی حجمی (t/m3) | مدل | PCD18/N | PCD20/N | PCD20/N | فاصله انتقال مرجع | |
| مشخصات | 5.0 ~ 6.7 متر مکعب | 7.0 ~ 10.0 متر مکعب | 10.0 ~ 15.0 متر مکعب | سطح (m) | عمودی (متر) | ||
| زغال سنگ پودر شده | 0.5 | حجم تحویل (t/h) | 12 تا 20 | 16 تا 32 | 25 تا 50 | 500 | 30 |
| Fly Ash | 0.75 | 18 تا 32 | 25 تا 48 | 35 تا 70 | 50 | ||
| پودر سنگ آهک / پودر معدنی | 0.8 | 20 تا 35 | 26 تا 51 | 38 تا 75 | 500 | 30 | |
| سیمان / کنجاله خام | 1.0 | 24 تا 42 | 32 تا 65 | 48 تا 95 | 500 | 30 | |
| پودر سیلیکون | 1.2 | 28 تا 50 | 40 تا 75 | 55 تا 115 | 500 | 30 |
|
جدول پارامترهای پمپ بنکر انتقال پنوماتیک با اندازه کوچک
| مواد | چگالی حجمی (t/m3) | مدل | PCD08/M | PCD10/M | PCD12/M | PCD14/M | فاصله انتقال مرجع | |
| مشخصات | 0.2 ~ 0.5 m3 | 0.6 ~ 1.6 m3 | 1.5 ~ 2.5 متر مکعب | 2.5 ~ 5.0 متر مکعب | سطح (m) | عمودی (متر) | ||
| زغال سنگ پودر شده | 0.5 | حجم تحویل (t/h) | 0.5 ~ 1.8 | 1.5 ~ 5.5 | 5.0 ~ 9.0 | 8.0 ~ 18.0 | 100 | 20 |
| Fly Ash | 0.75 | 0.9 ~ 2.8 | 2.5 ~ 8.5 | 7.0 ~ 14.0 | 12.0 ~ 27.0 | 100 | 20 | |
| پودر سنگ آهک / پودر معدنی | 0.8 | 1.0 ~ 3.0 | 3.0 ~ 9.0 | 8.0 ~ 15.0 | 12.0 ~ 28.0 | 100 | 20 | |
| سیمان / کنجاله خام | 1.0 | 1.2 ~ 3.5 | 3.5 ~ 11.5 | 10.0 ~ 18.0 | 16.0 ~ 36.0 | 100 | 20 | |
| پودر سیلیکون | 1.2 | 1.5 ~ 4.0 | 4.5 ~ 13.5 | 12.0 ~ 20.0 | 19.0 ~ 43.0 | 100 | 20 | |
ویژگی های اصلی محصول
① ظرفیت انتقال بزرگ: ＞ 300 تن در ساعت.
② مسافت طولانی: ＞ 2000 متر؛
③ مصرف برق کم: ＜ 3.8kWh/t · کیلومتر؛
④ سایش و پارگی کم: عمر خط لوله> 10 سال.
⑤ سرعت کم: سرعت اولیه 6-10 متر در ثانیه.
⑥ نسبت اختلاط بالا: ＞ 30 کیلوگرم / کیلوگرم؛
⑦ طرح فرآیند انعطاف پذیر، بدون گرد و غبار، سرعت عملیات بالا، سرمایه گذاری کمتر در مقایسه با انتقال مکانیکی، و هزینه های نگهداری کمتر
حوزه کاربردی
تجهیزات و سیستم های انتقال پنوماتیک PCD به طور گسترده در صنایعی مانند مصالح ساختمانی، مواد شیمیایی، معدن، نیرو و متالورژی استفاده شده است.مواد انتقال دهنده شامل سیمان، مواد خام، خاکستر بادی، آهک هیدراته، سرباره کاربید کلسیم تخلیه شده خشک، پودر سرباره، پودر سرباره فولاد، پودر زغال سنگ، پودر اکسید آلومینیوم، پودر بوکسیت، پودر فسفات، پودر پیروفیلیت و پودر سیلیکون آلی است.
