برجسته کردن:
پمپ سطل انتقال فشار مثبت
, پمپ بن مقاوم در برابر آتش
, پمپ بنزین با مصرف کم انرژی
نام: |
پمپ بنزین سیستم انتقال فشار |
تایپ کنید: |
سیستم انتقال پنوماتیک |
صنایع قابل اجرا: |
کارخانه تولید، انرژی و معدن |
مواد: |
فولاد کربن |
اجزای اصلی: |
مخزن تحت فشار، موتور، پمپ، PLC |
خدمات پس از فروش ارائه شده است: |
مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور |
اصل کار: |
کنترل اتوماتیک PLC |
ابعاد (L*W*H): |
با توجه به مدل های خاص |
ویژگی مواد: |
مقاوم در برابر آتش |
کاربرد: |
سیستم انتقال |

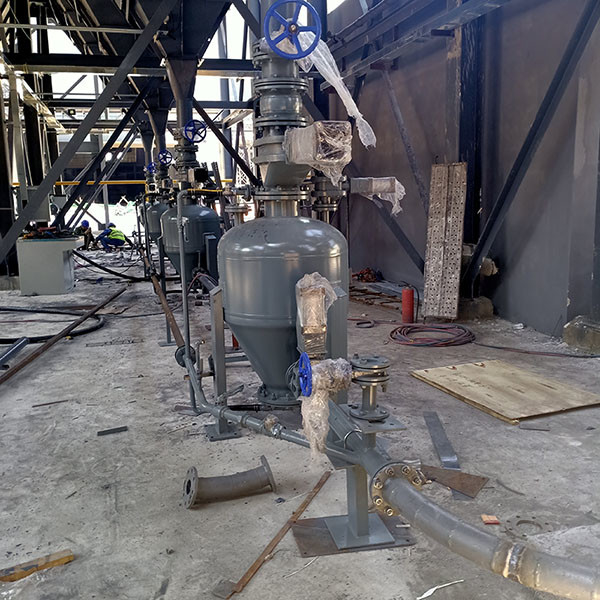

پمپ بنزین سیستم انتقال فشار مثبت فاز متراکم مصرف انرژی کم
پمپ بنزین سیستم انتقال فشار مثبت فاز متراکم با مصرف کم انرژی
شرح
پمپ انتقال پنوماتیک نوع bin یک دستگاه انتقال پنوماتیک فشار دینامیکی فاز متراکم نسبتاً قابل اعتماد برای انتقال مواد پودری تحت فشار بالا در تجهیزات انتقال پنوماتیک است.متعلق به دستگاه های انتقال پنوماتیک صرفه جویی در انرژی و سازگار با محیط زیست است که به طور گسترده در صنایعی مانند مهندسی شیمی، برق، سیمان، متالورژی، انرژی حرارتی و غیره در چین استفاده می شود.
پمپ انبار ظرفی است که می تواند فشار و دمای خاصی را تحمل کند.انتهای بالایی یک شیر تغذیه پنوماتیک است و قسمت داخلی یک خط لوله تخلیه رو به بالا یا پایین یا میانی است که به شیر تخلیه پنوماتیک و خط لوله انتقال متصل است.در زیر لوله رو به بالا یک صفحه سیال سازی قرار دارد.شیر تغذیه پنوماتیک، شیر تخلیه پنوماتیک، شیر ورودی و شیر هوای ثانویه همگی توسط دریچه های جهت دار پنوماتیک الکترومغناطیسی کنترل می شوند.فرآیند انتقال پنوماتیک پمپ سیلو یک فرآیند انتقال ناپیوسته است و کل گردش کار به شرح زیر است:
1. مرحله تغذیه.شیر تغذیه و دریچه اگزوز را باز کنید و مواد با فشار معمولی شروع به ورود به سطل پمپ می کنند.پس از اینکه سطح سنج سیگنالی را ارسال کرد که نشان دهنده پر بودن سطل است، تغذیه را متوقف کنید.
2. مرحله سیال شدن تحت فشار.دریچه های تغذیه و خروجی را ببندید، دریچه هوای ورودی را باز کنید و فشار داخل مخزن را افزایش دهید.
3. مرحله حمل و نقل.وقتی فشار مشخص شده رسید، شیر هوای تحویل و شیر تخلیه را دوباره باز کنید تا تحویل مواد شروع شود.پس از اتمام حمل و نقل در داخل پمپ انبار، مقاومت خط لوله کاهش می یابد و فشار پمپ انبار کاهش می یابد.هنگامی که فشار به حد پایینی می رسد، حالت حمل و نقل مواد به پایان می رسد.
4. مرحله پاکسازی.پس از اینکه سوئیچ فشار، سطح سنج یا رله زمان پایان انتقال را نشان داد، شیر هوای فشار بالا و شیر تخلیه را ببندید، شیر تصفیه ثانویه را باز کنید و از تمام هوای فشرده برای تمیز کردن مواد باقی مانده در خط لوله استفاده کنید.در این زمان هیچ ماده ای در پمپ انبار باقی نمی ماند و مواد باقی مانده در خط لوله به تدریج کاهش می یابد تا در حالت جریان هوا قرار گیرند.دریچه ورودی، شیر تخلیه و دریچه هوای ثانویه بسته هستند و یک چرخه را تکمیل می کنند.
جدول پارامتر پمپ سطل انتقال پنوماتیک با ظرفیت بالا
| انتقال مواد |
چگالی ظاهری (t/m3) |
مدل |
PCD24/H |
PCD26/H |
PCD28/H |
PCD30/H |
انتقال فاصله |
| مشخصات |
16 ~ 20 متر مکعب |
18 ~ 22 متر مکعب |
20 ~ 27 متر مکعب |
26 ~ 32 متر مکعب |
سطح (m) |
سطح (m) |
| زغال سنگ پودر شده |
0.5 |
حجم تحویل (t/h) |
50 تا 80 |
60 تا 90 |
65 تا 110 |
80 تا 130 |
200 |
20 |
| Fly Ash |
0.75 |
75 تا 125 |
85 تا 130 |
95 تا 160 |
125 تا 190 |
200 |
20 |
| پودر سنگ آهک / پودر معدنی |
0.8 |
80 تا 130 |
90 تا 140 |
100 تا 170 |
130 تا 200 |
200 |
20 |
| سیمان / کنجاله خام |
1 |
100 تا 150 |
115 تا 175 |
130 تا 215 |
165 تا 260 |
200 |
20 |
جدول پارامترهای پمپ سطل انتقال پنوماتیک راه دور
| انتقال مواد |
چگالی ظاهری (t/m3) |
مدل |
PCD24/L |
PCD26/L |
PCD28/L |
PCD30/L |
انتقال فاصله |
| مشخصات |
16 ~ 20 متر مکعب |
18 ~ 22 متر مکعب |
20 ~ 27 متر مکعب |
26 ~ 32 متر مکعب |
سطح (m) |
سطح (m) |
| زغال سنگ پودر شده |
0.5 |
حجم تحویل (t/h) |
20 تا 40 |
25 تا 45 |
30 تا 55 |
45 تا 65 |
1000 |
25 |
| Fly Ash |
0.75 |
35 تا 60 |
45 تا 65 |
45 تا 80 |
65 تا 95 |
1000 |
25 |
| پودر سنگ آهک / پودر معدنی |
0.8 |
40 تا 65 |
45 تا 70 |
50 تا 85 |
70 تا 100 |
1000 |
25 |
| سیمان / کنجاله خام |
1 |
50 تا 80 |
55 تا 90 |
65 تا 110 |
90 تا 120 |
1000 |
25
|
جدول پارامترهای پمپ سطل انتقال پنوماتیک شبکه معمولی
| انتقال مواد |
چگالی حجمی (t/m3) |
مدل |
PCD18/N |
PCD20/N |
PCD20/N |
فاصله انتقال مرجع |
| مشخصات |
5.0 ~ 6.7 متر مکعب |
7.0 ~ 10.0 متر مکعب |
10.0 ~ 15.0 متر مکعب |
سطح (m) |
عمودی (متر) |
| زغال سنگ پودر شده |
0.5 |
حجم تحویل (t/h) |
12 تا 20 |
16 تا 32 |
25 تا 50 |
500 |
30 |
| Fly Ash |
0.75 |
18 تا 32 |
25 تا 48 |
35 تا 70 |
50 |
|
| پودر سنگ آهک / پودر معدنی |
0.8 |
20 تا 35 |
26 تا 51 |
38 تا 75 |
500 |
30 |
| سیمان / کنجاله خام |
1.0 |
24 تا 42 |
32 تا 65 |
48 تا 95 |
500 |
30 |
| پودر سیلیکون |
1.2 |
28 تا 50 |
40 تا 75 |
55 تا 115 |
500 |
30
|
جدول پارامترهای پمپ بنکر انتقال پنوماتیک با اندازه کوچک
| مواد |
چگالی حجمی (t/m3) |
مدل |
PCD08/M |
PCD10/M |
PCD12/M |
PCD14/M |
فاصله انتقال مرجع |
| مشخصات |
0.2 ~ 0.5 m3 |
0.6 ~ 1.6 m3 |
1.5 ~ 2.5 متر مکعب |
2.5 ~ 5.0 متر مکعب |
سطح (m) |
عمودی (متر) |
| زغال سنگ پودر شده |
0.5 |
حجم تحویل (t/h) |
0.5 ~ 1.8 |
1.5 ~ 5.5 |
5.0 ~ 9.0 |
8.0 ~ 18.0 |
100 |
20 |
| Fly Ash |
0.75 |
0.9 ~ 2.8 |
2.5 ~ 8.5 |
7.0 ~ 14.0 |
12.0 ~ 27.0 |
100 |
20 |
| پودر سنگ آهک / پودر معدنی |
0.8 |
1.0 ~ 3.0 |
3.0 ~ 9.0 |
8.0 ~ 15.0 |
12.0 ~ 28.0 |
100 |
20 |
| سیمان / کنجاله خام |
1.0 |
1.2 ~ 3.5 |
3.5 ~ 11.5 |
10.0 ~ 18.0 |
16.0 ~ 36.0 |
100 |
20 |
| پودر سیلیکون |
1.2 |
1.5 ~ 4.0 |
4.5 ~ 13.5 |
12.0 ~ 20.0 |
19.0 ~ 43.0 |
100 |
20 |
از نظر انتقال فشار مثبت فاز متراکم بادی متناوب، این شرکت همیشه متعهد به تحقیقات نظری و تجربیات مهندسی خلاصه سیستم‌های انتقال پنوماتیک، با تمرکز بر شکستن فناوری‌های کلیدی در مسافت‌های طولانی، تولید بالا، مصرف کم انرژی و سایش کم در فرآیند انتقال پنوماتیکمحصول اصلی، پمپ سیلو انتقال پنوماتیک فاز متراکم با فشار مثبت نوع PCD است، در حالی که طراحی و خدمات فنی مهندسی سیستماتیک، استاندارد و تصفیه شده را ارائه می دهد.برای پاسخگویی به نیازهای مشتریان مختلف، ما بهترین طرح طراحی را بر اساس پارامترهایی مانند خواص مواد، فاصله انتقال، ظرفیت انتقال، ظرفیت پذیرش انبار، ظرفیت حذف گرد و غبار و شرایط جغرافیایی ایجاد می کنیم.هر یک از تجهیزات از طریق بازرسی واجد شرایط تولید می‌شوند و هر سیستم انتقال پنوماتیک ویژگی‌های طراحی خاص خود را دارد که به مشتریان امکان می‌دهد واقعاً مدیریت هوشمند و مزایای اقتصادی حاصل از محصولات فناوری پیشرفته را تجربه کنند.
در حال حاضر، طولانی ترین فاصله افقی انتقال ما 2200 متر و ارتفاع 30 متر است.حداکثر ظرفیت انتقال یک واحد 300 تن در ساعت است.مصرف انرژی حمل و نقل کمتر از 3.8 کیلووات ساعت در تن · کیلومتر است، طول عمر خط لوله مستقیم بیش از 10 سال و عمر مفید زانویی بیش از 3 سال است.ما بهترین طراحی مهندسی و طرح انتخاب تجهیزات را بر اساس نیاز مشتری و پارامترهایی مانند مشخصات مواد پودر، عملکرد، فاصله حمل و نقل، حجم حمل و نقل و شرایط جغرافیایی ارائه شده توسط مشتری، مانند محاسبه حجم هوا، نسبت خط لوله، تصفیه جمع آوری گرد و غبار ایجاد می کنیم. در انبار دریافت و طرح پس از فروش.
ویژگی های اصلی محصول
① ظرفیت انتقال بزرگ: ＞ 300 تن در ساعت.
② مسافت طولانی: ＞ 2000 متر؛
③ مصرف برق کم: ＜ 3.8kWh/t · کیلومتر؛
④ سایش و پارگی کم: عمر خط لوله> 10 سال.
⑤ سرعت کم: سرعت اولیه 6-10 متر در ثانیه.
⑥ نسبت اختلاط بالا: ＞ 30 کیلوگرم / کیلوگرم؛
⑦ طرح فرآیند انعطاف پذیر، بدون گرد و غبار، سرعت عملیات بالا، سرمایه گذاری کمتر در مقایسه با انتقال مکانیکی، و هزینه های نگهداری کمتر
حوزه کاربردی
تجهیزات و سیستم های انتقال پنوماتیک PCD به طور گسترده در صنایعی مانند مصالح ساختمانی، مواد شیمیایی، معدن، نیرو و متالورژی استفاده شده است.مواد انتقال شامل سیمان، مواد خام، خاکستر بادی، آهک هیدراته، سرباره کاربید کلسیم تخلیه شده خشک، پودر سرباره، پودر سرباره فولاد، پودر زغال سنگ، پودر اکسید آلومینیوم، پودر بوکسیت، پودر فسفر، پودر پیروفیلیت و پودر سیلیکون آلی است.
