جزئیات محصول
محل منبع: چین
نام تجاری: Hengcheng
گواهی: ISO Patent Certificate High-Tech Product Certificate
شماره مدل: PCD24/H PCD26/H PCD28/H PCD30/H
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 مجموعه
قیمت: قابل مذاکره
جزئیات بسته بندی: بسته بندی استاندارد حمل و نقل
زمان تحویل: 60 روز
شرایط پرداخت: L/C، D/A، D/P، T/T، Western Union، MoneyGram
قابلیت ارائه: 5 ست / ماه
نام: |
انتقال پنوماتیک فاز متراکم فشار مثبت پمپ بن بدون گرد و غبار |
تایپ کنید: |
سیستم انتقال پنوماتیک |
صنایع قابل اجرا: |
کارخانه تولید، انرژی و معدن |
مواد: |
فولاد کربن |
اجزای اصلی: |
PLC |
خدمات پس از فروش ارائه شده است: |
مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور |
کاربرد: |
سیستم انتقال |
ابعاد (L*W*H): |
با توجه به مدل های خاص |
رطوبت پودر: |
<8% |
نام: |
انتقال پنوماتیک فاز متراکم فشار مثبت پمپ بن بدون گرد و غبار |
تایپ کنید: |
سیستم انتقال پنوماتیک |
صنایع قابل اجرا: |
کارخانه تولید، انرژی و معدن |
مواد: |
فولاد کربن |
اجزای اصلی: |
PLC |
خدمات پس از فروش ارائه شده است: |
مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور |
کاربرد: |
سیستم انتقال |
ابعاد (L*W*H): |
با توجه به مدل های خاص |
رطوبت پودر: |
<8% |

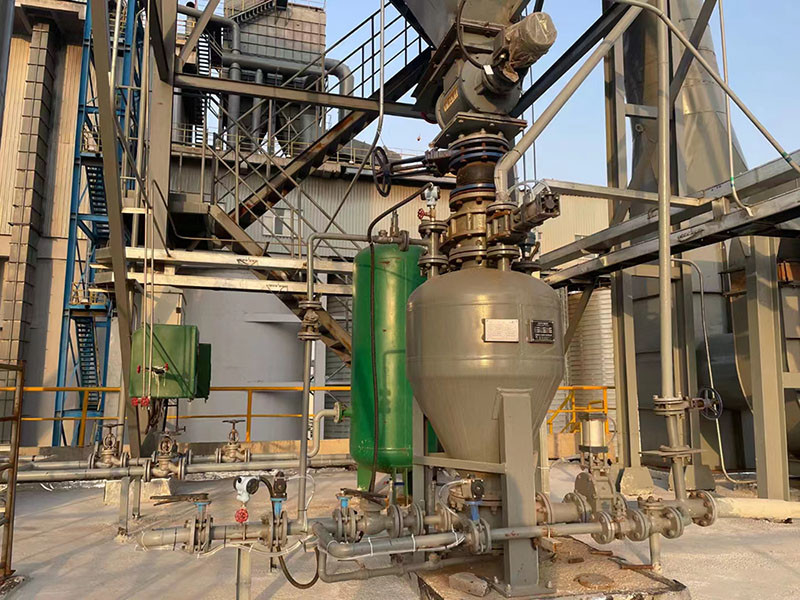

حمل و نقل پنوماتیکی فاز متراکم فشار مثبت پمپ بن بدون گرد و غبار آسان
شرح
از نظر انتقال فشار مثبت فاز متراکم بادی متناوب، این شرکت همیشه متعهد به تحقیقات نظری و تجربیات مهندسی خلاصه سیستم‌های انتقال پنوماتیک، با تمرکز بر شکستن فناوری‌های کلیدی در مسافت‌های طولانی، تولید بالا، مصرف کم انرژی و سایش کم در فرآیند انتقال پنوماتیکمحصول اصلی، پمپ سیلو انتقال پنوماتیک فاز متراکم با فشار مثبت نوع PCD است، در حالی که طراحی و خدمات فنی مهندسی سیستماتیک، استاندارد و تصفیه شده را ارائه می دهد.برای پاسخگویی به نیازهای مشتریان مختلف، ما بهترین طرح طراحی را بر اساس پارامترهایی مانند خواص مواد، فاصله انتقال، ظرفیت انتقال، ظرفیت پذیرش انبار، ظرفیت حذف گرد و غبار و شرایط جغرافیایی ایجاد می کنیم.هر یک از تجهیزات از طریق بازرسی واجد شرایط تولید می‌شوند و هر سیستم انتقال پنوماتیک ویژگی‌های طراحی خاص خود را دارد که به مشتریان امکان می‌دهد واقعاً مدیریت هوشمند و مزایای اقتصادی حاصل از محصولات فناوری پیشرفته را تجربه کنند.
در حال حاضر، طولانی ترین فاصله افقی انتقال ما 2200 متر و ارتفاع 30 متر است.حداکثر ظرفیت انتقال یک واحد 300 تن در ساعت است.مصرف انرژی حمل و نقل کمتر از 3.8 کیلووات ساعت در تن · کیلومتر است، طول عمر خط لوله مستقیم بیش از 10 سال و عمر مفید زانویی بیش از 3 سال است.ما بهترین طراحی مهندسی و طرح انتخاب تجهیزات را بر اساس نیاز مشتری و پارامترهایی مانند مشخصات مواد پودر، عملکرد، فاصله حمل و نقل، حجم حمل و نقل و شرایط جغرافیایی ارائه شده توسط مشتری، مانند محاسبه حجم هوا، نسبت خط لوله، تصفیه جمع آوری گرد و غبار ایجاد می کنیم. در انبار دریافت و طرح پس از فروش.
جدول پارامتر پمپ سطل انتقال پنوماتیک با ظرفیت بالا
| انتقال مواد | چگالی ظاهری (t/m3) | مدل | PCD24/H | PCD26/H | PCD28/H | PCD30/H | انتقال فاصله | |
| مشخصات | 16 ~ 20 متر مکعب | 18 ~ 22 متر مکعب | 20 ~ 27 متر مکعب | 26 ~ 32 متر مکعب | سطح (m) | سطح (m) | ||
| زغال سنگ پودر شده | 0.5 | حجم تحویل (t/h) | 50 تا 80 | 60 تا 90 | 65 تا 110 | 80 تا 130 | 200 | 20 |
| Fly Ash | 0.75 | 75 تا 125 | 85 تا 130 | 95 تا 160 | 125 تا 190 | 200 | 20 | |
| پودر سنگ آهک / پودر معدنی | 0.8 | 80 تا 130 | 90 تا 140 | 100 تا 170 | 130 تا 200 | 200 | 20 | |
| سیمان / کنجاله خام | 1 | 100 تا 150 | 115 تا 175 | 130 تا 215 | 165 تا 260 | 200 | 20 | |
جدول پارامترهای پمپ سطل انتقال پنوماتیک راه دور
| انتقال مواد | چگالی ظاهری (t/m3) | مدل | PCD24/L | PCD26/L | PCD28/L | PCD30/L | انتقال فاصله | |
| مشخصات | 16 ~ 20 متر مکعب | 18 ~ 22 متر مکعب | 20 ~ 27 متر مکعب | 26 ~ 32 متر مکعب | سطح (m) | سطح (m) | ||
| زغال سنگ پودر شده | 0.5 | حجم تحویل (t/h) | 20 تا 40 | 25 تا 45 | 30 تا 55 | 45 تا 65 | 1000 | 25 |
| Fly Ash | 0.75 | 35 تا 60 | 45 تا 65 | 45 تا 80 | 65 تا 95 | 1000 | 25 | |
| پودر سنگ آهک / پودر معدنی | 0.8 | 40 تا 65 | 45 تا 70 | 50 تا 85 | 70 تا 100 | 1000 | 25 | |
| سیمان / کنجاله خام | 1 | 50 تا 80 | 55 تا 90 | 65 تا 110 | 90 تا 120 | 1000 | 25 |
|
جدول پارامترهای پمپ سطل انتقال پنوماتیک شبکه معمولی
| انتقال مواد | چگالی حجمی (t/m3) | مدل | PCD18/N | PCD20/N | PCD20/N | فاصله انتقال مرجع | |
| مشخصات | 5.0 ~ 6.7 متر مکعب | 7.0 ~ 10.0 متر مکعب | 10.0 ~ 15.0 متر مکعب | سطح (m) | عمودی (متر) | ||
| زغال سنگ پودر شده | 0.5 | حجم تحویل (t/h) | 12 تا 20 | 16 تا 32 | 25 تا 50 | 500 | 30 |
| Fly Ash | 0.75 | 18 تا 32 | 25 تا 48 | 35 تا 70 | 50 | ||
| پودر سنگ آهک / پودر معدنی | 0.8 | 20 تا 35 | 26 تا 51 | 38 تا 75 | 500 | 30 | |
| سیمان / کنجاله خام | 1.0 | 24 تا 42 | 32 تا 65 | 48 تا 95 | 500 | 30 | |
| پودر سیلیکون | 1.2 | 28 تا 50 | 40 تا 75 | 55 تا 115 | 500 | 30 |
|
جدول پارامترهای پمپ بنکر انتقال پنوماتیک با اندازه کوچک
| مواد | چگالی حجمی (t/m3) | مدل | PCD08/M | PCD10/M | PCD12/M | PCD14/M | فاصله انتقال مرجع | |
| مشخصات | 0.2 ~ 0.5 m3 | 0.6 ~ 1.6 m3 | 1.5 ~ 2.5 متر مکعب | 2.5 ~ 5.0 متر مکعب | سطح (m) | عمودی (متر) | ||
| زغال سنگ پودر شده | 0.5 | حجم تحویل (t/h) | 0.5 ~ 1.8 | 1.5 ~ 5.5 | 5.0 ~ 9.0 | 8.0 ~ 18.0 | 100 | 20 |
| Fly Ash | 0.75 | 0.9 ~ 2.8 | 2.5 ~ 8.5 | 7.0 ~ 14.0 | 12.0 ~ 27.0 | 100 | 20 | |
| پودر سنگ آهک / پودر معدنی | 0.8 | 1.0 ~ 3.0 | 3.0 ~ 9.0 | 8.0 ~ 15.0 | 12.0 ~ 28.0 | 100 | 20 | |
| سیمان / کنجاله خام | 1.0 | 1.2 ~ 3.5 | 3.5 ~ 11.5 | 10.0 ~ 18.0 | 16.0 ~ 36.0 | 100 | 20 | |
| پودر سیلیکون | 1.2 | 1.5 ~ 4.0 | 4.5 ~ 13.5 | 12.0 ~ 20.0 | 19.0 ~ 43.0 | 100 | 20 | |
ویژگی های اصلی محصول
① ظرفیت انتقال بزرگ: ＞ 300 تن در ساعت.
② مسافت طولانی: ＞ 2000 متر؛
③ مصرف برق کم: ＜ 3.8kWh/t · کیلومتر؛
④ سایش و پارگی کم: عمر خط لوله> 10 سال.
⑤ سرعت کم: سرعت اولیه 6-10 متر در ثانیه.
⑥ نسبت اختلاط بالا: ＞ 30 کیلوگرم / کیلوگرم؛
⑦ طرح فرآیند انعطاف پذیر، بدون گرد و غبار، سرعت عملیات بالا، سرمایه گذاری کمتر در مقایسه با انتقال مکانیکی، و هزینه های نگهداری کمتر
هشت مزیت
1. حمل و نقل مواد بدون انسداد لوله
پمپ سطل انتقال پنوماتیک اساساً می تواند با انتقال پنوماتیک هر ماده پودری سازگار شود و سیستم نصب شده با پمپ سطل انتقال پنوماتیک با قابلیت اطمینان بالا باعث انسداد لوله نمی شود.
2. راندمان بالا در حفظ انرژی و حفاظت از محیط زیست
از آنجایی که ساختار سیال سازی معقول است، سیال شدن جریان مواد در شرایط خوبی قرار دارد و مصرف گاز به طور قابل توجهی کمتر از محصولات مشابه است، شرکت ما پس از سال ها تولید و توسعه چندین بار ساختار سیال سازی را بهبود بخشیده است که بسیار بهبود یافته است. راندمان تولید و کاهش مصرف انرژیسیستم انتقال پنوماتیک با پمپ بن دارای نسبت گاز مواد بالا و ظرفیت انتقال مواد زیاد است.
3. می توان برای حمل و نقل پنوماتیک از راه دور استفاده کرد
سیستم انتقال پنوماتیک پمپ انبار را می توان برای انتقال بادی مواد در مسافت های طولانی استفاده کرد.در حال حاضر، در موارد خانگی، سیستم انتقال پنوماتیک فاز متراکم پمپ انبار معمولاً برای انتقال فواصل بیش از 2000 متر و عملکرد پایدار استفاده می شود.
4. نسبت مواد به گاز بالا
اثر سیال شدن خوب، مصرف گاز کم و نسبت ماده به گاز بالاتر.از طریق آزمایش آزمایشگاهی، فاصله معادل در 500 متر است و نسبت مواد به گاز به بیش از 30 کیلوگرم (خاکستر) / کیلوگرم (گاز) می رسد.
5. مصرف کم انرژی
فرآیند انتقال پمپ انبار فقط از سه فرآیند تشکیل شده است: تغذیه و انتقال تحت فشار، حذف مرحله دمیدن خط لوله.پمپ انبار می تواند به انتقال پنوماتیک فاز متراکم کامل لوله با سرعت جریان کم دست یابد و می تواند در صورت عدم وجود خاکستر انتقال را متوقف کند، که بر روند انتقال بعدی تأثیر نمی گذارد و خط لوله را مسدود نمی کند.
6. سایش و پارگی کم
از آنجایی که دبی پمپ انبار کم است، سایش در واقع متناسب با دبی است.نرخ جریان انتقال پنوماتیک پمپ انبار معمولاً از 5 متر بر ثانیه تجاوز نمی کند.بسیاری از مشتریانی که با آن آشنایی ندارند معمولاً فشار انتقال بالایی دارند که باعث افزایش سایش می شود.در واقع فشار انتقال پنوماتیک به سایش ارتباطی ندارد.هرچه سرعت انتقال مواد بیشتر باشد، سایش شدیدتر است.
7. بزرگتر از
سازگاری انتقال پنوماتیک فاز متراکم پمپ بن قوی است و می تواند تقریباً هر پودری را حمل کند.
8. پیکربندی ساده
پیکربندی پمپ انبار بسیار ساده است و قطعات مدولار می توانند در هزینه های زیادی صرفه جویی کنند.
