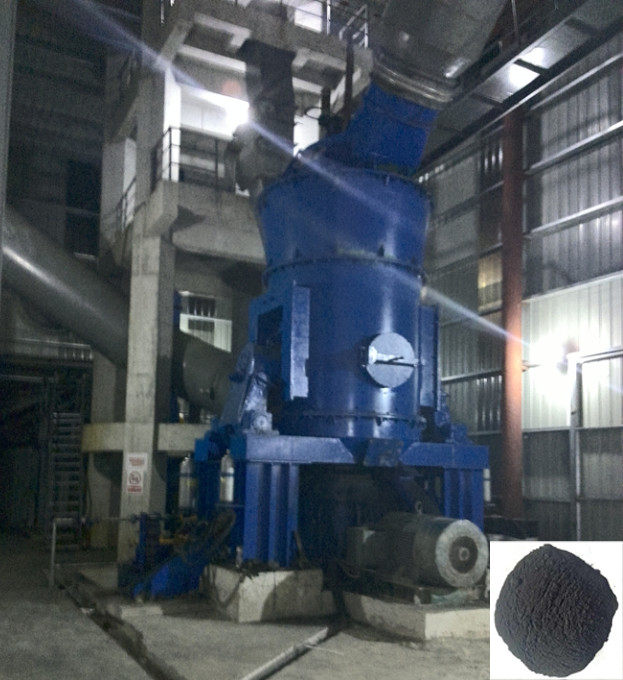

5 - آسیاب زغال سنگ عمودی صنعتی 70 T/H برای متالورژی

ماشین های سنگ زنی عمودی دارای مزایایی مانند راندمان سنگ زنی بالا، مصرف انرژی کم، اندازه ذرات خوراک بزرگ، تنظیم آسان ظرافت محصول، جریان فرآیند ساده تجهیزات، مساحت کف کوچک، صدای کم، انتشار گرد و غبار کوچک، استفاده و نگهداری آسان، هزینه های عملیاتی کم هستند. و مصرف کم مواد مقاوم در برابر سایش.
می توان آن را به طور گسترده در صنایع برق، متالورژی، سیمان، صنایع شیمیایی، سنگ معدن غیر فلزی و سایر صنایع استفاده کرد، عمدتاً برای آسیاب سیمان خام، کلینکر، گوگرد زدایی پودر سنگ آهک نیروگاه، پودر سرباره، سنگ معدن منگنز، گچ، زغال سنگ، باریت، کلسیت، بوکسیت و سایر مواد.
سیستم آسیاب عمودی شامل میزبان، تغذیه کننده، طبقه بندی کننده، دمنده، دستگاه خط لوله، قیف ذخیره سازی، سیستم کنترل الکتریکی، سیستم جمع آوری و غیره می باشد. طراحی و ساخت دستگاه فشار مدولار استاندارد.با افزایش ظرفیت تولید آسیاب عمودی، می توان تعداد غلتک های آسیاب آسیاب عمودی را به ترتیب افزایش داد.برای چرخاندن دیسک سنگ زنی می توان از یک کاهنده موتوری استفاده کرد.مواد تحت نیروی گریز از مرکز در اطراف دیسک سنگ زنی حرکت می کند و بین غلتک های سنگ زنی و دیسک سنگ زنی وارد می شود.تحت فشار غلتک های سنگ زنی، مواد در اثر فشار، سنگ زنی و نیروهای برشی خرد می شوند، پودر زمین توسط جریان هوای دمنده به طبقه بندی کننده بالای دستگاه اصلی برای غربال دمیده می شود.آن ذراتی که خیلی درشت هستند همچنان برای آسیاب مجدد در ماشین اصلی می افتند، در حالی که آنهایی که مشخصات ریز را برآورده می کنند همراه با باد به جمع کننده گرد و غبار پالس می ریزند.پس از جمع آوری، آنها از طریق لوله خروجی پودر تخلیه می شوند تا محصول نهایی تشکیل شود.جریان هوای تصفیه شده از طریق خط لوله روی کلکتور پالس به داخل دمنده جریان می یابد و به اتمسفر تخلیه می شود.

اصل کار:موتور الکتریکی دیسک سنگ زنی را به چرخش در یک کاهنده هدایت می کند و مواد از درگاه تغذیه به مرکز دیسک سنگ زنی می افتد.در همان زمان هوای گرم از ورودی هوا وارد محفظه سنگ زنی می شود.تحت اثر نیروی گریز از مرکز، مواد به سمت لبه صفحه سنگ زنی حرکت می کنند.هنگام عبور از شیار دایره ای روی صفحه سنگ زنی، توسط غلتک سنگ زنی خرد می شوند.مواد خرد شده توسط جریان جت در حلقه باد در لبه صفحه سنگ زنی جمع می شوند.ذرات بزرگ مستقیماً روی صفحه آسیاب می‌افتند تا دوباره آسیاب شوند.هنگامی که مواد موجود در جریان هوا از جداکننده دینامیک و استاتیک عبور می کنند، تحت عمل روتور چرخان، پودر درشت برای آسیاب دوباره روی صفحه آسیاب می افتد.پودر ریز واجد شرایط همراه با جریان هوا آسیاب می شود، جمع آوری در دستگاه جمع آوری پودر، که محصول است.مواد حاوی رطوبت در هنگام تماس با گازهای داغ خشک می شوند تا رطوبت محصول مورد نیاز حاصل شود.

جدول پارامترهای آسیاب عمودی زغال سنگ



موارد مهندسی
طراحی مهندسی و ساخت تجهیزات تامین سیستم آماده سازی زغال سنگ پودر شده عمودی HVM2800M
نوع مواد پردازش: زغال سنگ قیری
ظرفیت: ≥ 80 تن در ساعت
ظرافت محصول: مش 200، پاس 85 درصد
