پودر زغال سنگ آسیاب عمودی آسیاب سنگ آهک دستگاه آسیاب عمودی

آسیاب زغال سنگ عمودی برای چه مواردی استفاده می شود؟
آسیاب های زغال سنگ عمودی برای آسیاب مواد با سختی متوسط ​​مانند زغال سنگ قیری مناسب هستند و در سیستم های پودری با دمیدن مستقیم فشار مثبت برای سوزاندن زغال سنگ بتمنس استفاده می شوند.آنها در صنایعی مانند برق، متالورژی، مصالح ساختمانی و مهندسی شیمی کاربرد دارند.این دستگاه نه تنها دارای ویژگی های مصرف برق واحد کم، مساحت کف کوچک، سیستم پودرسازی ساده، صدای کم و عملکرد قابل اعتماد است، بلکه دارای مزایای منحصر به فردی مانند نسبت خرد کردن زیاد، عمر طولانی قطعات سنگ زنی، محدوده کاربرد مواد گسترده است. و قابلیت کاربرد خوب در بارهای زیاد و کم.
این دستگاه نه تنها دارای ویژگی های مصرف برق واحد کم، مساحت کف کوچک، سیستم پودرسازی ساده، صدای کم و عملکرد قابل اعتماد است، بلکه دارای مزایای منحصر به فردی مانند نسبت خرد کردن زیاد، عمر طولانی قطعات سنگ زنی، محدوده کاربرد مواد گسترده است. و قابلیت کاربرد خوب در بارهای زیاد و کم.

ویژگی های عملکرد
سه غلتک آسیاب آسیاب زغال سنگ توسط یک دیسک چرخان آسیاب برای عملیات آسیاب هدایت می شوند.پس از اینکه مواد ورودی از طریق لوله زغال سنگ مرکزی روی صفحه سنگ زنی افتاد، توسط نیروی گریز از مرکز تولید شده توسط صفحه چرخان سنگ زنی به مسیر غلتکی سنگ زنی منتقل می شود.فشار سنگ زنی توسط فنرها یا دستگاه های فشار هیدرولیک ایجاد می شود و به طور یکنواخت از طریق یک سیستم سه نقطه ای استاتیک به سه غلتک سنگ زنی منتقل می شود.سپس فشار از طریق سیستم فشار به فونداسیون منتقل می شود.خشک کردن و حمل و نقل پودر زغال سنگ با استفاده از هوای گرم انجام می شود.هوای گرم به طور مساوی در اطراف دیسک آسیاب از طریق حلقه نازل پخش می شود و مواد زمین را خشک می کند و آن را به جداکننده در قسمت بالایی آسیاب می رساند.پودر درشت و ریز مواد در اینجا جدا می شود، پودر ریز از آسیاب خارج می شود و پودر درشت برای آسیاب به آسیاب برمی گردد.برخی از مواد غیر قابل خرد شدن در مواد را می توان از طریق درگاه تخلیه در قسمت پایین آسیاب تخلیه کرد.آسیاب زغال سنگ عمدتاً از قطعات اساسی، کاهنده، دستگاه قاب پایین، دستگاه قاب میانی، دیسک سنگ زنی، غلتک سنگ زنی، دستگاه فشار، جداکننده، دستگاه آب بندی هوا با فشار مثبت، دستگاه دمش بخار و سایر اجزا تشکیل شده است.همچنین مجهز به تجهیزات کمکی مانند موتور اصلی، ایستگاه روغن روانکاری، ایستگاه هیدرولیک و فن آب بندی و همچنین دستگاه انتقال سرعت کند، ابزارهای ویژه نصب و نگهداری، سکوی پله برقی، توزیع کننده پودر زغال سنگ، شیر شکستن سریع و غیره است. تجهیزات پشتیبانی برای انتخاب کاربرانآسیاب زغال سنگ از یک سیستم فشار هیدرولیک استفاده می کند که می تواند فشار آسیاب را در حین کار تنظیم کند و عملکرد حفاظت از عبور آهن بهتری دارد.بر اساس مدل استاندارد اصلی، دستگاه کج کننده غلتکی سنگ زنی اضافه شده است و قابلیت ضد انفجار بدنه سنگ زنی بهبود یافته است.

اصل کار:موتور الکتریکی دیسک سنگ زنی را به چرخش در یک کاهنده هدایت می کند و مواد از درگاه تغذیه به مرکز دیسک سنگ زنی می افتد.در همان زمان هوای گرم از ورودی هوا وارد محفظه سنگ زنی می شود.تحت اثر نیروی گریز از مرکز، مواد به سمت لبه صفحه سنگ زنی حرکت می کنند.هنگام عبور از شیار دایره ای روی صفحه سنگ زنی، توسط غلتک سنگ زنی خرد می شوند.مواد خرد شده توسط جریان جت در حلقه باد در لبه صفحه سنگ زنی جمع می شوند.ذرات بزرگ مستقیماً روی صفحه آسیاب می‌افتند تا دوباره آسیاب شوند.هنگامی که مواد موجود در جریان هوا از جداکننده دینامیک و استاتیک عبور می کنند، تحت عمل روتور چرخان، پودر درشت برای آسیاب دوباره روی صفحه آسیاب می افتد.پودر ریز واجد شرایط همراه با جریان هوا آسیاب می شود، جمع آوری در دستگاه جمع آوری پودر، که محصول است.مواد حاوی رطوبت در هنگام تماس با گازهای داغ خشک می شوند تا رطوبت محصول مورد نیاز حاصل شود.

جدول پارامترهای آسیاب عمودی زغال سنگ

مزیت - فایده - سود - منفعت
1. کارآمد و صرفه جویی در انرژی:
(1) راندمان سنگ زنی بالا و مصرف انرژی کم، در مقایسه با آسیاب های توپ، مصرف انرژی 40٪ -50٪ کمتر است.
(2) ظرفیت تولید تک ماشینی بزرگ، قادر به استفاده از برق دره کم.
(3) فن آوری و تجهیزات آسیاب عمودی به شدت از فن آوری های جدید برای حفظ انرژی و کاهش مصرف حمایت می کنند که منجر به افزایش قدرت رقابتی شرکت ها در صنعت پودر در این منطقه و حتی در سراسر کشور می شود.
2. تعمیر و نگهداری آسان و هزینه های عملیاتی کم:
(1) غلتک سنگ زنی را می توان با استفاده از یک دستگاه هیدرولیک از دستگاه خارج کرد و جایگزینی صفحه آستین غلتکی و فضای نگهداری آسیاب بزرگ است و عملیات تعمیر و نگهداری را بسیار راحت می کند.
(2) آستین غلتکی سنگ زنی را می توان وارونه استفاده کرد و عمر مفید مواد مقاوم در برابر سایش را افزایش داد.
(3) قبل از راه اندازی دستگاه، نیازی به اعمال پارچه روی دیسک سنگ زنی نیست و می توان آسیاب را بدون بار راه اندازی کرد و دشواری راه اندازی دستگاه را از بین برد.
(4) سایش کم، مواد ویژه برای غلتک سنگ زنی و صفحه پوشش دیسک استفاده می شود، که منجر به عمر طولانی می شود.
(5) درجه بالایی از اتوماسیون: فناوری کنترل خودکار از سری PLC زیمنس از آلمان، مجهز به سیستم کنترل خودکار، که می تواند به کنترل از راه دور و عملیات آسان دست یابد، اتخاذ می کند.کارگاه اساساً می تواند به عملیات بدون سرنشین دست یابد و در هزینه های عملیاتی صرفه جویی کند.
3. کم هزینه سرمایه گذاری جامع:
ادغام خرد کردن، خشک کردن، آسیاب کردن و انتقال، جریان فرآیند ساده است، تجهیزات سیستم کم است، طرح ساختاری فشرده است، و سطح زمین تنها 50٪ از سطح آسیاب گلوله ای است.می توان آن را در فضای باز با هزینه های ساخت کم ترتیب داد و به طور مستقیم هزینه سرمایه گذاری شرکت را کاهش داد.
4. کیفیت محصول پایدار:
(1) ماده برای مدت کوتاهی در آسیاب می ماند و تشخیص توزیع اندازه ذرات و ترکیب محصول را آسان می کند و کیفیت محصول پایدار را تضمین می کند.
(2) محصول دارای مورفولوژی ذرات یکنواخت، توزیع اندازه ذرات باریک، جریان پذیری خوب و سازگاری قوی محصول است.
5. قابلیت اطمینان بالا
(1) اتخاذ یک دستگاه محدودیت غلتکی سنگ زنی برای جلوگیری از ارتعاش شدید ناشی از شکستن مواد در طول زمان کار آسیاب.
(2) با اتخاذ نوع جدیدی از دستگاه آب بندی غلتکی، آب بندی قابل اعتمادتر است و نیازی به فن آب بندی نیست، باعث کاهش بیشتر اکسیژن در آسیاب و دستیابی به عملکرد بهتر در مهار انفجار می شود.
6. حفاظت از محیط زیست:
(1) کل سیستم ماشین سنگ زنی عمودی HVM دارای لرزش کم و سر و صدای کم است.
(2) سیستم به طور کلی مهر و موم شده است، تحت فشار منفی کامل کار می کند، و هیچ نشتی گرد و غبار وجود ندارد، اساسا به یک کارگاه بدون گرد و غبار دست می یابد.

موارد مهندسی

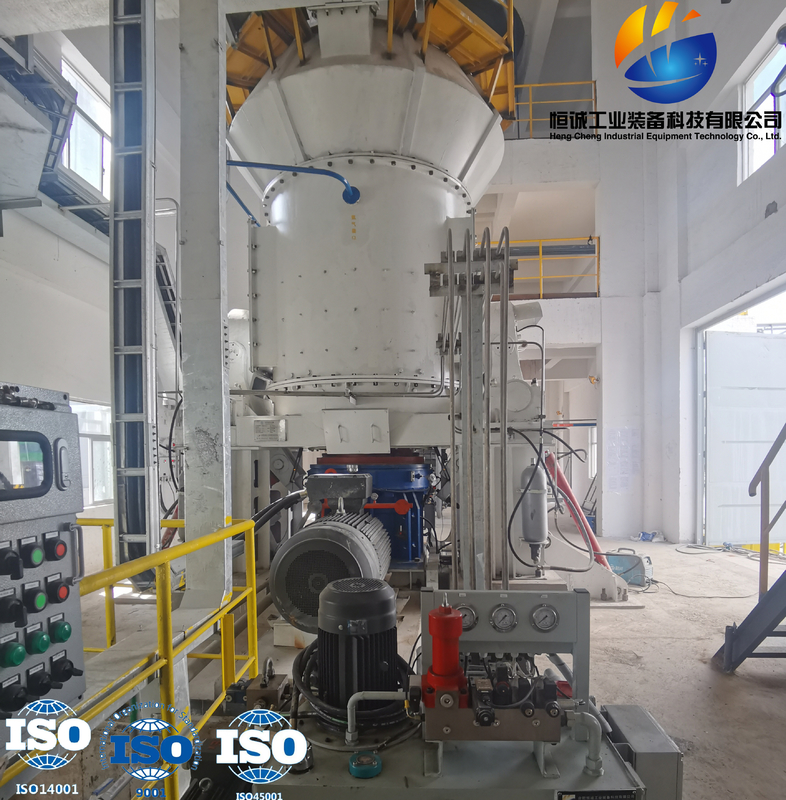

طراحی مهندسی و ساخت تجهیزات تامین سیستم آماده سازی زغال سنگ آسیاب عمودی HVM1500
نوع مواد پردازش: زغال سنگ خام
ظرفیت: ≥ 18 تن در ساعت
ظرافت محصول: مش 200، 90% پاس
