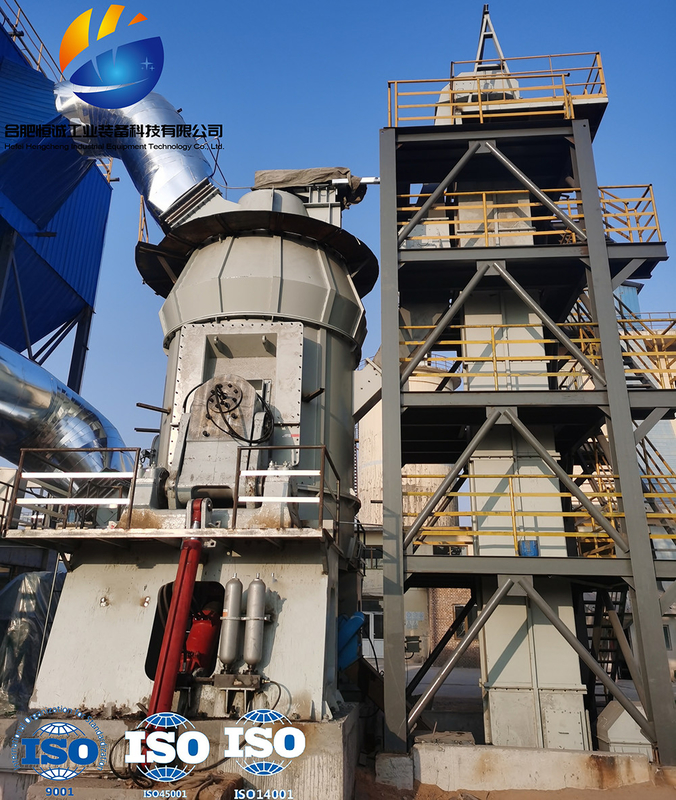

آسیاب غلتکی عمودی سرباره با ظرفیت بزرگ طراحی جدید برای سنگ زنی سرباره سنگ آهک

مزایای آسیاب عمودی سرباره:
1. کارآمد و صرفه جویی در انرژی:
(1) راندمان سنگ زنی بالا و مصرف انرژی کم، در مقایسه با آسیاب های توپ، مصرف انرژی 40٪ -50٪ کمتر است.
(2) ظرفیت تولید تک ماشینی بزرگ، قادر به استفاده از برق دره کم.
(3) فن آوری و تجهیزات آسیاب عمودی به شدت از فن آوری های جدید برای حفظ انرژی و کاهش مصرف حمایت می کنند که منجر به افزایش قدرت رقابتی شرکت ها در صنعت پودر در این منطقه و حتی در سراسر کشور می شود.
2. تعمیر و نگهداری آسان و هزینه های عملیاتی کم:
(1) غلتک سنگ زنی را می توان با استفاده از یک دستگاه هیدرولیک از دستگاه خارج کرد و جایگزینی صفحه آستین غلتکی و فضای نگهداری آسیاب بزرگ است و عملیات تعمیر و نگهداری را بسیار راحت می کند.
(2) آستین غلتکی سنگ زنی را می توان وارونه استفاده کرد و عمر مفید مواد مقاوم در برابر سایش را افزایش داد.
(3) قبل از راه اندازی دستگاه، نیازی به قرار دادن پارچه روی دیسک سنگ زنی نیست و می توان آسیاب را بدون بار راه اندازی کرد و دشواری راه اندازی دستگاه را از بین برد.
(4) سایش کم، مواد ویژه برای غلتک سنگ زنی و صفحه پوشش دیسک استفاده می شود، که منجر به عمر طولانی می شود.
(5) درجه بالایی از اتوماسیون: فناوری کنترل خودکار از سری PLC زیمنس از آلمان، مجهز به سیستم کنترل خودکار، که می تواند به کنترل از راه دور و عملیات آسان دست یابد، اتخاذ می کند.کارگاه اساساً می تواند به عملیات بدون سرنشین دست یابد و در هزینه های عملیاتی صرفه جویی کند.
3. کم هزینه سرمایه گذاری جامع:
ادغام خرد کردن، خشک کردن، آسیاب کردن و انتقال، جریان فرآیند ساده است، تجهیزات سیستم کم است، طرح ساختاری فشرده است، و سطح زمین تنها 50٪ از سطح آسیاب گلوله ای است.می توان آن را در فضای باز با هزینه های ساخت کم ترتیب داد و به طور مستقیم هزینه سرمایه گذاری شرکت را کاهش داد.
4. کیفیت محصول پایدار:
(1) ماده برای مدت کوتاهی در آسیاب می ماند و تشخیص توزیع اندازه ذرات و ترکیب محصول را آسان می کند و کیفیت محصول پایدار را تضمین می کند.
(2) محصول دارای مورفولوژی ذرات یکنواخت، توزیع اندازه ذرات باریک، جریان پذیری خوب و سازگاری قوی محصول است.
5. قابلیت اطمینان بالا
(1) اتخاذ یک دستگاه محدودیت غلتکی سنگ زنی برای جلوگیری از ارتعاش شدید ناشی از شکستن مواد در طول زمان کار آسیاب.
(2) با اتخاذ نوع جدیدی از دستگاه آب بندی غلتکی، آب بندی قابل اعتمادتر است و نیازی به فن آب بندی نیست، باعث کاهش بیشتر اکسیژن در آسیاب و دستیابی به عملکرد بهتر در مهار انفجار می شود.
6. حفاظت از محیط زیست:
(1) کل سیستم ماشین سنگ زنی عمودی HVM دارای لرزش کم و سر و صدای کم است.
(2) سیستم به طور کلی مهر و موم شده است، تحت فشار منفی کامل کار می کند، و هیچ نشتی گرد و غبار وجود ندارد، اساسا به یک کارگاه بدون گرد و غبار دست می یابد.

اصل کار:

موتور الکتریکی دیسک سنگ زنی را به چرخش در یک کاهنده هدایت می کند و مواد از درگاه تغذیه به مرکز دیسک سنگ زنی می افتد.در همان زمان هوای گرم از ورودی هوا وارد محفظه سنگ زنی می شود.تحت اثر نیروی گریز از مرکز، مواد به سمت لبه دیسک سنگ زنی حرکت می کند و هنگام عبور از شیار دایره ای روی دیسک سنگ زنی توسط غلتک سنگ زنی خرد می شود.مواد خرد شده توسط جریان هوا با سرعت بالا در لبه دیسک سنگ زنی حمل می شود و ذرات بزرگ مستقیماً برای آسیاب مجدد روی دیسک سنگ زنی می افتند.هنگامی که مواد موجود در جریان هوا از جداکننده دینامیک و استاتیک عبور می کند، تحت عمل روتور چرخان، پودر درشت برای آسیاب مجدد روی دیسک آسیاب می افتد و پودر ریز واجد شرایط همراه با جریان هوا تخلیه می شود، در دستگاه جمع آوری پودر جمع آوری کنید. ، که محصول است.مواد حاوی رطوبت در هنگام تماس با گازهای داغ خشک می شوند تا رطوبت محصول مورد نیاز حاصل شود.

داده های تکنیکی

موارد مهندسی
خط تولید سالانه 300000 تن پودر سرباره
محتوای تامین پروژه: طراحی فرآیند و تامین تجهیزات ساخت سیستم سنگ زنی عمودی سرباره HVM2800S
نوع ماده فرآوری: سرباره
ظرفیت پردازش طراحی: ≥ 45 تن در ساعت
ظرفیت پردازش واقعی: ≥ 55 تن در ساعت
ظرافت محصول: سطح ویژه ≥ 420 سانتی متر مربع / گرم
