جزئیات محصول
محل منبع: چین
نام تجاری: Hengcheng
گواهی: ISO Patent Certificate High-Tech Product Certificate
شماره مدل: PCD18/N PCD20/N PCD22/N PCD08/M PCD10/M PCD12/M PCD14/M
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 SET
قیمت: قابل مذاکره
جزئیات بسته بندی: بسته بندی استاندارد حمل و نقل
زمان تحویل: 90 روز
شرایط پرداخت: L/C، D/A، D/P، T/T، Western Union، MoneyGram
قابلیت ارائه: 5 ست / ماه
نام: |
سیستم های حمل پنوماتیک |
نوع: |
پمپ بن |
ظرفیت انتقال: |
300 تن در ساعت |
فاصله: |
2000 متر |
قدرت: |
＜3.8kWh/t·km |
انتقال مواد: |
پودر زغال سنگ، خاکستر بادی، پودر سنگ آهک / پودر معدنی، سیمان / کنجاله خام، دود سیلیس |
انتقال فاصله: |
2000 متر |
صنایع قابل استفاده: |
فروشگاه های مصالح ساختمانی، کارخانه تولیدی، انرژی و معدن |
ساختار: |
سیستم نوار نقاله |
بازرسی تصویری: |
ارائه شده |
نام: |
سیستم های حمل پنوماتیک |
نوع: |
پمپ بن |
ظرفیت انتقال: |
300 تن در ساعت |
فاصله: |
2000 متر |
قدرت: |
＜3.8kWh/t·km |
انتقال مواد: |
پودر زغال سنگ، خاکستر بادی، پودر سنگ آهک / پودر معدنی، سیمان / کنجاله خام، دود سیلیس |
انتقال فاصله: |
2000 متر |
صنایع قابل استفاده: |
فروشگاه های مصالح ساختمانی، کارخانه تولیدی، انرژی و معدن |
ساختار: |
سیستم نوار نقاله |
بازرسی تصویری: |
ارائه شده |

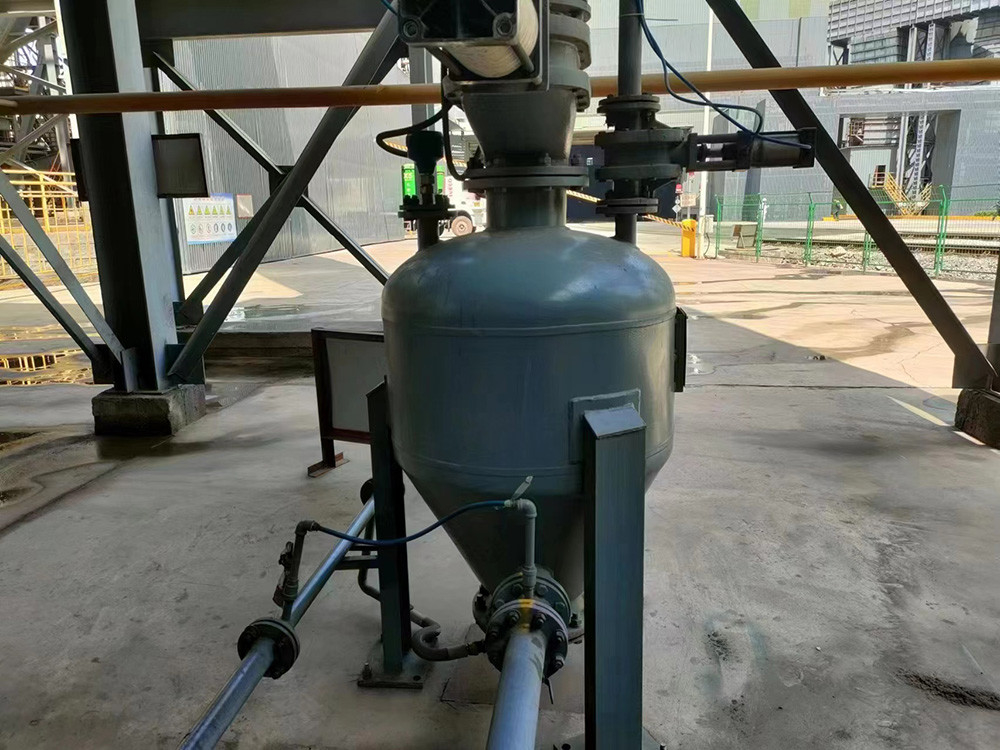

سیستم های انتقال پنوماتیک - پمپ سیلو انتقال پنوماتیکظرفیت حمل 300 تن در ساعت
توضیحات
حمل کننده هواپیمایی چگونه کار می کند؟
سیستم حمل پنوماتیک پمپ ذخیره سازی فاز متراکم
اصل کار حمل کننده پنوماتیک فشارهای مثبت
پمپ حمل فاز متراکم یک تجهیزات حمل فاز متراکم پویا نسبتا قابل اعتماد است که مواد پودری را تحت فشار بالا (کمتر از 1000kPa) حمل می کند.دو روش تخلیه برای پمپ های فاز متراکم وجود داردمواد موجود در مخزن از طریق یک مخروط مخروط، نطفه جت یا روش های دیگر مایع می شوند.تنظیم یک لایه صفحه نفخ مایع در پایین می تواند اجازه می دهد تا مواد را از بخش بالایی مخزن تخلیه شود، و پراکندگی گاز حمل شده در سطوح ورودی مختلف در مخزن بستگی به خواص مواد حمل شده دارد.
انتقال پنوماتیک فشرده فشرده مثبت یک فرآیند انتقال غیر مداوم است که مجهز به دریچه های ورودی و خروجی، لوله های انتقال مواد، لوله های ورودی هوا،و یک پمپ سیلو استانداردقبل از اینکه پمپ سیلو تغذیه شود، سیلو حاوی مواد حمل شده است و تمام شیرها بسته می شوند.
فرآیند تمامی عملیات حمل پنوماتیک فشارهای مثبت فاز متراکم به شرح زیر است:
1. دریچه تغذیه و دریچه خروجی را باز کنید، و پمپ سطل با فشار عادی تغذیه می شود تا زمانی که سطح سنج اعلام کند که سطل پر شده است و سیگنال شاخص متوقف می شود؛
2. دریچه تغذیه و دریچه خروجی را ببندید و سپس دریچه هوای فشار بالا را باز کنید تا مخزن را تحت فشار قرار دهید.
3. هنگامی که فشار عملیاتی به دست می آید، دریچه هوای تحویل و دریچه تخلیه را باز کنید و مواد شروع به تحویل می کنند؛
4. انتهای حمل توسط سوئیچ فشار، سطح سنج، یا رله زمان نشان داده می شود. در این لحظه شیر هوا فشار بالا و شیر تخلیه بسته می شود،به طوری که تمام هوا فشرده برای تمیز کردن خط لوله حمل استفاده می شود؛ دریچه خروجی را با هم باز کنید تا فشار داخل مخزن را به فشار عادی کاهش دهید. پس از اتمام یک چرخه، چرخه دیگر ادامه می یابد.
جدول پارامتر پمپ ظرفیتی بزرگ پنوماتیک
| مواد حمل | تراکم عمده (t/m3) | مدل | PCD24/H | PCD26/H | PCD28/H | PCD30/H | فاصله حمل | |
| مشخصات | 16 تا 20 متری | ۱۸ تا ۲۲ متری | 20 تا 27 متری | ۲۶ تا ۳۲ متری | سطح (m) | سطح (m) | ||
| ذغال سنگ خرد شده | 0.5 | حجم تحویل (t/h) | 50 تا 80 | 60 تا 90 | 65 تا 110 | 80 تا 130 | 200 | 20 |
| خاکستری پرنده | 0.75 | 75 تا 125 | 85 تا 130 | 95 تا 160 | 125 تا 190 | 200 | 20 | |
| پودر سنگ آهک/پودر معدنی | 0.8 | 80 تا 130 | ۹۰ تا ۱۴۰ | 100 تا 170 | 130 تا 200 | 200 | 20 | |
| سیمان/خاک خام | 1 | 100 تا 150 | 115 تا 175 | 130 تا 215 | 165 تا 260 | 200 | 20 | |
جدول پارامترهای پمپ بن نقلیه پنوماتیک راه دور
| مواد حمل | تراکم عمده (t/m3) | مدل | PCD24/L | PCD26/L | PCD28/L | PCD30/L | فاصله حمل | |
| مشخصات | 16 تا 20 متری | ۱۸ تا ۲۲ متری | 20 تا 27 متری | ۲۶ تا ۳۲ متری | سطح (m) | سطح (m) | ||
| ذغال سنگ خرد شده | 0.5 | حجم تحویل (t/h) | 20 تا 40 | 25 تا 45 | 30 تا 55 | 45 تا 65 | 1000 | 25 |
| خاکستری پرنده | 0.75 | 35 تا 60 | 45 تا 65 | 45 تا 80 | 65 تا 95 | 1000 | 25 | |
| پودر سنگ آهک/پودر معدنی | 0.8 | 40 تا 65 | 45 تا 70 | 50 تا 85 | ۷۰ تا ۱۰۰ | 1000 | 25 | |
| سیمان/خاک خام | 1 | 50 تا 80 | 55 تا 90 | 65 تا 110 | 90 تا 120 | 1000 | 25 |
|
جدول پارامتر پمپ بن حمل کننده پنوماتیک شبکه معمولی
| مواد حمل | تراکم عمده ((t/m3) | مدل | PCD18/N | PCD20/N | PCD20/N | فاصله انتقال مرجع | |
| مشخصات | 5.0 ~ 6.7m3 | 7.0~10.0m3 | 10.0 ~ 15.0m3 | سطح (m) | عمودی (m) | ||
| ذغال سنگ خرد شده | 0.5 | حجم تحویل (t/h) | 12 تا 20 | 16 تا 32 | 25 تا 50 | 500 | 30 |
| خاکستری پرنده | 0.75 | ۱۸ تا ۳۲ | 25 تا 48 | 35 تا 70 | 50 | ||
| پودر سنگ آهک/پودر معدنی | 0.8 | 20 تا 35 | 26 تا 51 | 38 تا 75 | 500 | 30 | |
| سیمان/خاک خام | 1.0 | 24 تا 42 | 32 تا 65 | 48 تا 95 | 500 | 30 | |
| پودر سیلیکون | 1.2 | 28 تا 50 | 40 تا 75 | 55 تا 115 | 500 | 30 |
|
جدول پارامترهای پمپ بنکر حمل و نقل پنوماتیک کوچک
| مواد | تراکم عمده ((t/m3) | مدل | PCD08/M | PCD10/M | PCD12/M | PCD14/M | فاصله انتقال مرجع | |
| مشخصات | 0.2 تا 0.5 متر | 0.6 تا 1.6 متر | 1.5 ~ 2.5m3 | 2.5 ~ 5.0m3 | سطح (m) | عمودی (m) | ||
| ذغال سنگ خرد شده | 0.5 | حجم تحویل (t/h) | 0.5 تا 18 | 1.5 تا 55 | 5.0~90 | 8.0~180 | 100 | 20 |
| خاکستری پرنده | 0.75 | 0.9 تا 28 | 2.5 تا 85 | 7.0~140 | 12.0 ~ 270 | 100 | 20 | |
| پودر سنگ آهک/پودر معدنی | 0.8 | 1.0 تا 30 | 3.0~90 | 8.0 تا 150 | 12.0 تا 280 | 100 | 20 | |
| سیمان/خاک خام | 1.0 | 1.2 تا 35 | 3.5 تا 115 | 10.0~180 | 16.0 تا 36.0 | 100 | 20 | |
| پودر سیلیکون | 1.2 | 1.5 تا 40 | 4.5 تا 135 | 12.0 تا 200 | 19.0 تا 430 | 100 | 20 | |
ویژگی های اصلی محصول
1 ظرفیت حمل بزرگ: > 300 تن/ساعت
2 مسافت های طولانی: > 2000 متر
3 مصرف انرژی کم: <3.8kWh/t · km
4 فرسایش کم: عمر لوله>10 سال
5 سرعت پایین: سرعت اولیه 6-10m/s
6 نسبت مخلوط کردن بالا: > 30kg/kg
7 طرح فرسایشی فرآیند، بدون گرد و غبار، سرعت کار بالا، سرمایه گذاری کمتر در مقایسه با حمل مکانیکی و هزینه های نگهداری پایین تر
در حال حاضر طولانی ترین فاصله انتقال افقی ما 2200 متر و ارتفاع 30 متر است؛ حداکثر ظرفیت انتقال یک واحد واحد 300 تن در ساعت است؛ مصرف انرژی حمل و نقل کمتر از 3 است.8kWh/t · km، طول عمر لوله مستقیم بیش از 10 سال است و طول عمر آرنج بیش از 3 سال است.ما بهترین طراحی مهندسی و برنامه انتخاب تجهیزات را بر اساس نیازهای مشتری و پارامترهای مانند مشخصات مواد پودری توسعه می دهیمعملکرد، فاصله حمل و نقل، حجم حمل و نقل و شرایط جغرافیایی ارائه شده توسط مشتری، مانند محاسبه حجم هوا، نسبت لوله،درمان جمع آوری گرد و غبار در انبار گیرنده، و برنامه بعد از فروش
بر اساس تجربه گسترده ای از عمل مهندسی، اکثر فرآیندهای انتقال پنوماتیک متناوب فاز فشرده مثبت به طور عمده به سه فرآیند زیر تقسیم می شوند:
