جزئیات محصول
محل منبع: چین
نام تجاری: Hengcheng
گواهی: ISO Patent Certificate High-Tech Product Certificate
شماره مدل: PCD18/N PCD20/N PCD22/N PCD08/M PCD10/M PCD12/M PCD14/M
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 SET
قیمت: قابل مذاکره
جزئیات بسته بندی: بسته بندی استاندارد حمل و نقل
زمان تحویل: 90 روز
شرایط پرداخت: L/C، D/A، D/P، T/T، Western Union، MoneyGram
قابلیت ارائه: 5 ست / ماه
نام: |
پمپ انتقال پنوماتیک |
نوع: |
پمپ بن |
ظرفیت انتقال: |
300 تن در ساعت |
فاصله: |
2000 متر |
اندازه: |
سفارشی |
انتقال مواد: |
پودر زغال سنگ، خاکستر بادی، پودر سنگ آهک / پودر معدنی، سیمان / کنجاله خام، دود سیلیس |
انتقال فاصله: |
2000 متر |
درخواست: |
صنعت |
ساختار: |
سیستم نوار نقاله |
بازرسی تصویری: |
ارائه شده |
نام: |
پمپ انتقال پنوماتیک |
نوع: |
پمپ بن |
ظرفیت انتقال: |
300 تن در ساعت |
فاصله: |
2000 متر |
اندازه: |
سفارشی |
انتقال مواد: |
پودر زغال سنگ، خاکستر بادی، پودر سنگ آهک / پودر معدنی، سیمان / کنجاله خام، دود سیلیس |
انتقال فاصله: |
2000 متر |
درخواست: |
صنعت |
ساختار: |
سیستم نوار نقاله |
بازرسی تصویری: |
ارائه شده |

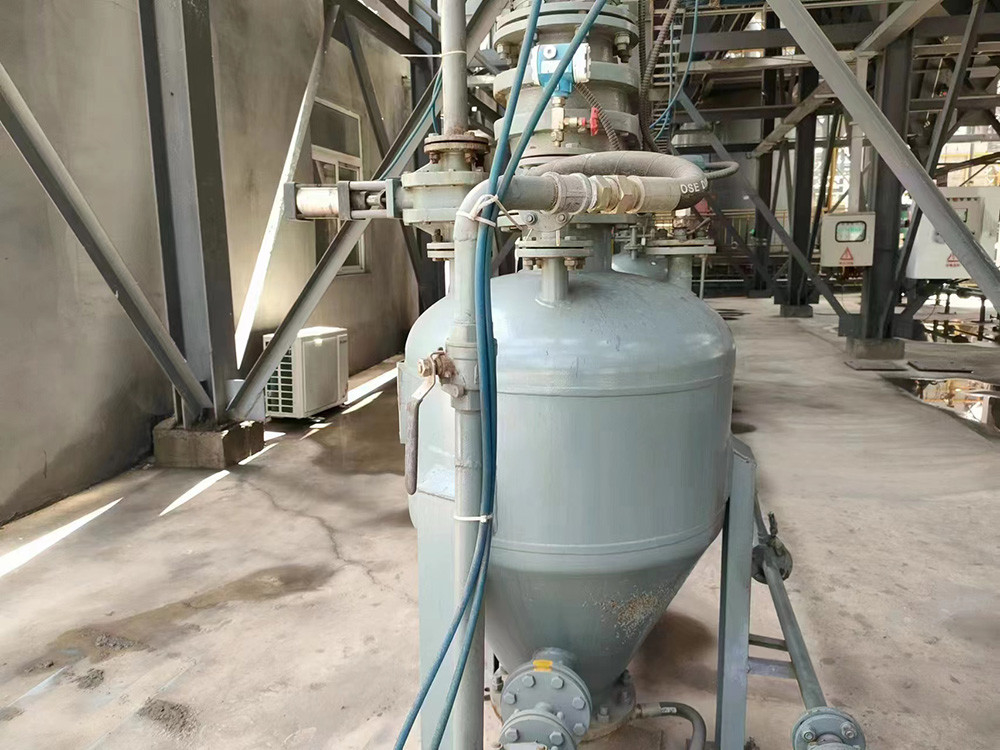

پمپ بن نقلیه پنوماتیک برای حمل و نقل طولانی مدت و ظرفیت بزرگ
توضیحات
تجهیزات صنعتی برای حمل مواد پودری
پمپ سیلو نقلیه پنوماتیک یک روش نقلیه فشار مثبت پنوماتیک را برای حمل مواد پودری اتخاذ می کند و به طور گسترده ای برای انتقال مواد مانند خاکستر پرواز، سیمان،مواد خام سیمان، پودر معدنی و غیره در نیروگاه های برق. خط لوله حمل و نقل می تواند به طور انعطاف پذیر با توجه به شرایط زمین، به دست آوردن متمرکز، پراکنده، ارتفاع بالا،و حمل و نقل طولانی مدتفرآیند حمل و نقل تحت تاثیر شرایط طبیعی قرار نمی گیرد، اطمینان حاصل می شود که مواد تحت تاثیر رطوبت قرار نمی گیرند و سازگار با محیط زیست و بدون آلودگی هستند.این تجهیزات یک سیستم کنترل PLC را اتخاذ می کند، که می تواند به صورت خودکار یا دستی کنترل شود. پس از استفاده عملی طولانی مدت ثابت شده است که تجهیزات دارای عملکرد پایدار، کیفیت قابل اعتماد،و هیچ آلودگی گرد و غبار در طول حمل و نقلاين يه دستگاه هواپيمايه اي است که براي انتقال هواپيماها مناسب است
اصول پمپ بن حمل کننده پنوماتیک فاز متمرکز فشار مثبت
دو روش تخلیه برای پمپ های سیلو وجود دارد، که تخلیه پایین رایج ترین روش استفاده شده است. مواد موجود در مخزن از طریق مخروط مخروط، جوهری،یا روش های دیگر; قرار دادن یک صفحه انفجار مایع (طبقه) در پایین می تواند مواد را از قسمت بالای مخزن تخلیه کند.توزیع گاز حمل شده در سطوح ورودی مختلف در مخزن بستگی به خواص مواد حمل شده دارد.
انتقال پمپ سیلو یک فرآیند انتقال متناوب است (شکل پیوسته را ببینید). این شکل یک پمپ سیلو استاندارد با دریچه های ورودی و خروجی، لوله های تحویل مواد،لوله های ورودی هواقبل از تغذیه پمپ سیلو، سیلو با مواد حمل شده پر می شود و تمام دریچه ها بسته می شوند. کل فرآیند کار به شرح زیر است:
(1) دریچه تغذیه و دریچه خروجی را باز کنید و پمپ سطل با فشار اتمسفر تغذیه می شود تا زمانی که سطح سنج افقی سیگنال نشان دهنده سطل پر را ارسال کند.
(2) دریچه تغذیه و دریچه خروجی را ببندید و سپس دریچه هوای فشار بالا را باز کنید تا مخزن را تحت فشار قرار دهید.
(3) هنگامی که فشار کار به دست می آید، دریچه هوای تحویل و دریچه تخلیه را باز کنید و مواد شروع به تحویل می کنند.
(4) انتهای حمل توسط سوئیچ فشار، سطح سنج یا رله زمان نشان داده می شود. در این نقطه، دریچه هوای فشار بالا و دریچه تخلیه را ببندید.به طوری که تمام هوا فشرده برای تمیز کردن خط لوله حمل استفاده می شوددر عین حال دریچه خروجی را باز کنید تا فشار داخل مخزن به فشار عادی برسد.
پس از اتمام یک چرخه کاری، چرخه دیگر ادامه می یابد.
اصل کار شیر دروازه الکتریکی این است که دستورات کنترل را دریافت کند و شیر دروازه را برای تخلیه خاکستری به صورت الکتریکی باز کند.
جدول پارامتر پمپ ظرفیتی بزرگ پنوماتیک
| مواد حمل | تراکم عمده (t/m3) | مدل | PCD24/H | PCD26/H | PCD28/H | PCD30/H | فاصله حمل | |
| مشخصات | 16 تا 20 متری | ۱۸ تا ۲۲ متری | 20 تا 27 متری | ۲۶ تا ۳۲ متری | سطح (m) | سطح (m) | ||
| ذغال سنگ خرد شده | 0.5 | حجم تحویل (t/h) | 50 تا 80 | 60 تا 90 | 65 تا 110 | 80 تا 130 | 200 | 20 |
| خاکستری پرنده | 0.75 | 75 تا 125 | 85 تا 130 | 95 تا 160 | 125 تا 190 | 200 | 20 | |
| پودر سنگ آهک/پودر معدنی | 0.8 | 80 تا 130 | ۹۰ تا ۱۴۰ | 100 تا 170 | 130 تا 200 | 200 | 20 | |
| سیمان/خاک خام | 1 | 100 تا 150 | 115 تا 175 | 130 تا 215 | 165 تا 260 | 200 | 20 | |
جدول پارامترهای پمپ بن نقلیه پنوماتیک راه دور
| مواد حمل | تراکم عمده (t/m3) | مدل | PCD24/L | PCD26/L | PCD28/L | PCD30/L | فاصله حمل | |
| مشخصات | 16 تا 20 متری | ۱۸ تا ۲۲ متری | 20 تا 27 متری | ۲۶ تا ۳۲ متری | سطح (m) | سطح (m) | ||
| ذغال سنگ خرد شده | 0.5 | حجم تحویل (t/h) | 20 تا 40 | 25 تا 45 | 30 تا 55 | 45 تا 65 | 1000 | 25 |
| خاکستری پرنده | 0.75 | 35 تا 60 | 45 تا 65 | 45 تا 80 | 65 تا 95 | 1000 | 25 | |
| پودر سنگ آهک/پودر معدنی | 0.8 | 40 تا 65 | 45 تا 70 | 50 تا 85 | ۷۰ تا ۱۰۰ | 1000 | 25 | |
| سیمان/خاک خام | 1 | 50 تا 80 | 55 تا 90 | 65 تا 110 | 90 تا 120 | 1000 | 25 |
|
جدول پارامتر پمپ بن حمل کننده پنوماتیک شبکه معمولی
| مواد حمل | تراکم عمده ((t/m3) | مدل | PCD18/N | PCD20/N | PCD20/N | فاصله انتقال مرجع | |
| مشخصات | 5.0 ~ 6.7m3 | 7.0~10.0m3 | 10.0 ~ 15.0m3 | سطح (m) | عمودی (m) | ||
| ذغال سنگ خرد شده | 0.5 | حجم تحویل (t/h) | 12 تا 20 | 16 تا 32 | 25 تا 50 | 500 | 30 |
| خاکستری پرنده | 0.75 | ۱۸ تا ۳۲ | 25 تا 48 | 35 تا 70 | 50 | ||
| پودر سنگ آهک/پودر معدنی | 0.8 | 20 تا 35 | 26 تا 51 | 38 تا 75 | 500 | 30 | |
| سیمان/خاک خام | 1.0 | 24 تا 42 | 32 تا 65 | 48 تا 95 | 500 | 30 | |
| پودر سیلیکون | 1.2 | 28 تا 50 | 40 تا 75 | 55 تا 115 | 500 | 30 |
|
جدول پارامترهای پمپ بنکر حمل و نقل پنوماتیک کوچک
| مواد | تراکم عمده ((t/m3) | مدل | PCD08/M | PCD10/M | PCD12/M | PCD14/M | فاصله انتقال مرجع | |
| مشخصات | 0.2 تا 0.5 متر | 0.6 تا 1.6 متر | 1.5 ~ 2.5m3 | 2.5 ~ 5.0m3 | سطح (m) | عمودی (m) | ||
| ذغال سنگ خرد شده | 0.5 | حجم تحویل (t/h) | 0.5 تا 18 | 1.5 تا 55 | 5.0~90 | 8.0~180 | 100 | 20 |
| خاکستری پرنده | 0.75 | 0.9 تا 28 | 2.5 تا 85 | 7.0~140 | 12.0 ~ 270 | 100 | 20 | |
| پودر سنگ آهک/پودر معدنی | 0.8 | 1.0 تا 30 | 3.0~90 | 8.0 تا 150 | 12.0 تا 280 | 100 | 20 | |
| سیمان/خاک خام | 1.0 | 1.2 تا 35 | 3.5 تا 115 | 10.0~180 | 16.0 تا 36.0 | 100 | 20 | |
| پودر سیلیکون | 1.2 | 1.5 تا 40 | 4.5 تا 135 | 12.0 تا 200 | 19.0 تا 430 | 100 | 20 | |
ویژگی های اصلی
1بهره وری انرژی بالا
با توجه به ساختار روان کننده معقول، وضعیت روان کننده مواد خوب و مصرف گاز به طور قابل توجهی کمتر در مقایسه با محصولات مشابه،شرکت ما پس از سال ها تولید و تحقیق، چندین پیشرفت در ساختار مایع سازی انجام داده است.، بهبود قابل توجهی در بهره وری تولید و کاهش مصرف انرژی.
2نسبت مواد به گاز بالا
اثر مایع سازی خوب، مصرف گاز کم و نسبت مواد به گاز بالاتر از طریق آزمایش آزمایشگاهی فاصله معادل 500 متر استو نسبت مواد به گاز به بیش از 30 کیلوگرم (اش) / کیلوگرم (گاز) می رسد.
3. سرعت جریان مواد پایین
با توجه به مصرف هوا کم و نسبت مواد به گاز بالا، مواد در جریان جزئی در خط لوله حرکت می کنند و انتقال فشار پویا و استاتیک را به دست می آورند.سرعت جریان در طول حمل مواد کم است، فرسایش دریچه ها و لوله های تجهیزات کم است و عمر اجزای آسیب پذیر طولانی است.
4عملکرد تنظیم قوی
مجهز به روش های تنظیم مختلف مانند تنظیم اولیه و ثانویه ورودی هوا، سیستم می تواند تحت نسبت مصرف هوا بهینه و حالت روان سازی عالی کار کند.
5روش منحصر به فرد از بین بردن انسداد
شرکت ما یک روش خنک کننده مکش معکوس را اتخاذ می کند که ساده، آسان برای کار و کار منطقی است.ما فقط نیاز به معرفی مواد و گیس مخلوط به سیلو یا دخول دود از طریق دریچه حذف انسداد و لوله.
6. آسان برای حل امکانات پشتیبانی
به دلیل مصرف گاز پایین و سرعت پایین، تجهیزات جداسازی مواد و گاز و فیلتر سازی در سیلو می تواند کوچکتر از کسانی باشد که با پمپ های عمومی سیلو مجهز هستند.در نتیجه آلودگی کمتر هوا.
7. ضریب مصرف انرژی پایین
ضریب مصرف انرژی سیستم انتقال پمپ انبار ما کمتر از 65KW است.
8. درجه بالایی از اتوماسیون
سیستم کنترل کنترلگر منطقی قابل برنامه ریزی (PLC) پذیرفته شده است و کل فرآیند کار می تواند به طور کامل خودکار باشد. سیستم می تواند به حالت کار خودکار یا دستی تنظیم شود.کابینت کنترل اصلی در اتاق کنترل سیستم نصب شده است.
