جزئیات محصول
محل منبع: چین
نام تجاری: Hengcheng
گواهی: ISO Patent Certificate High-Tech Product Certificate
شماره مدل: PCD18/N PCD20/N PCD22/N PCD08/M PCD10/M PCD12/M PCD14/M
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 SET
قیمت: قابل مذاکره
جزئیات بسته بندی: بسته بندی استاندارد حمل و نقل
زمان تحویل: 90 روز
شرایط پرداخت: L/C، D/A، D/P، T/T، Western Union، MoneyGram
قابلیت ارائه: 5 ست / ماه
درخواست: |
مواد شیمیایی، غذایی، دارویی و غیره |
ظرفیت: |
100 تا 500 کیلوگرم در ساعت |
مواد: |
فولاد ضد زنگ |
بسته بندی: |
جعبه چوبی |
قدرت: |
1.5-7.5 کیلو وات |
فشار: |
2-6 بار |
نام محصول: |
پمپ انتقال پنوماتیک |
اندازه: |
سفارشی |
سرعت: |
1400-3000 دور در دقیقه |
ولتاژ: |
220 ولت / 380 ولت |
تضمین: |
1 سال |
وزن: |
50 تا 200 کیلوگرم |
درخواست: |
مواد شیمیایی، غذایی، دارویی و غیره |
ظرفیت: |
100 تا 500 کیلوگرم در ساعت |
مواد: |
فولاد ضد زنگ |
بسته بندی: |
جعبه چوبی |
قدرت: |
1.5-7.5 کیلو وات |
فشار: |
2-6 بار |
نام محصول: |
پمپ انتقال پنوماتیک |
اندازه: |
سفارشی |
سرعت: |
1400-3000 دور در دقیقه |
ولتاژ: |
220 ولت / 380 ولت |
تضمین: |
1 سال |
وزن: |
50 تا 200 کیلوگرم |

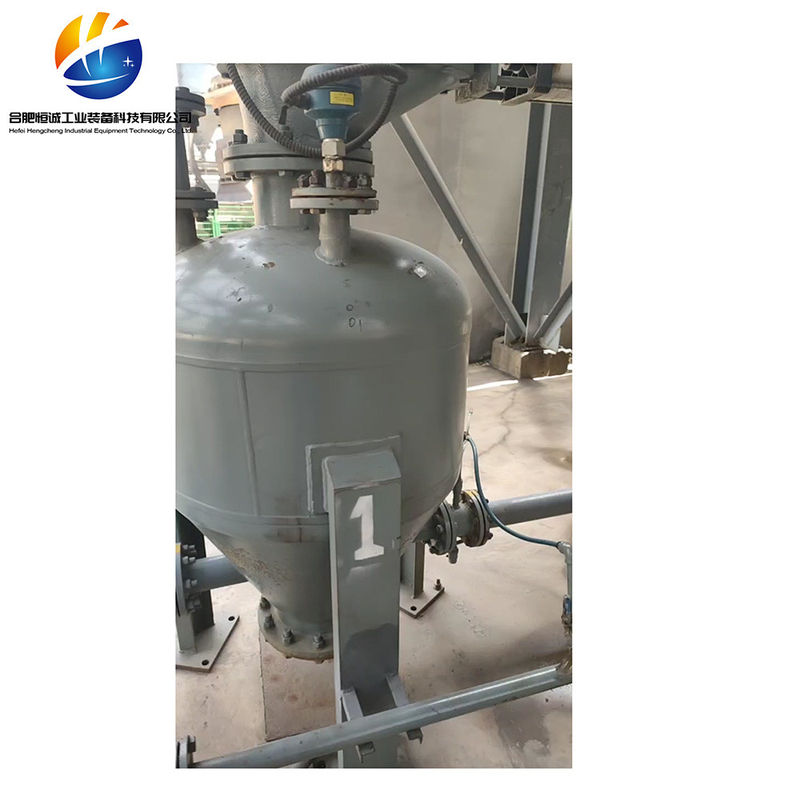

پمپ سیلو حمل کننده پنوماتیک پودر زغال سنگ با ظرفیت حمل 12 تا 50 تن در ساعت
توضیحات
اصل کار یک سیستم حمل پنوماتیک فشرده مثبت:
حمل خاکستری منسجم متراکم بر اساس اصل انتقال پنوماتیک جریان دو فاز گاز جامد است.استفاده از فشار ثابت و پویا هوا فشرده برای حمل مواد با غلظت و کارایی بالا. خاکستر پرواز باید به طور کامل در پمپ سطل مایع شود و در حالی که مایع شده است حمل شود. کل سیستم شامل پنج بخش است: منبع گاز، حمل، لوله کشی، ذخیره خاکستر و کنترل.بخش حمل کننده از ناقلات (پمپ های سطل) با مشخصات مربوطه با توجه به الزامات ظرفیت حمل خاکستری تشکیل شده استهر کانویر یک واحد مستقل است که می تواند به عنوان یک ماشین یا به عنوان یک سیستم متشکل از چندین واحد کار کند.
پمپ سطل
این بخش اصلی سیستم است، که از طریق آن خاکستری خشک و هوا فشرده به طور کامل مخلوط و مایع می شوند، که عملکرد یکپارچه در سیستم را امکان پذیر می کند.مجهز به تجهیزات حمایتی مانند دریچه های ورودی و خروجی، صفحه های مایع سازی، اندازه گیری سطح، شیر ایمنی و غیره.
اصل کار پمپ سطل:
پمپ سطل یک ظرف تحت فشار با نوزل هوا است که دارای ویژگی های فاصله انتقال خاکستری طولانی، عملکرد قابل اعتماد، درجه بالایی از اتوماسیون است.و نیاز به هوا فشرده با فشار نسبتا بالا به عنوان رسانه حمل دارد. آن باید مجهز به مجموعه ای از کمپرسورهای هوا باشد. فرآیند کار آن است که ابتدا دریچه خروجی و دریچه تغذیه را برای بارگذاری باز کند.سپس دریچه تغذیه و دریچه خروجی را هنگامی که مواد پر شده است ببندید.، دریچه فشار سلندر را باز کنید و هوا را فشرده کنید تا گرد و غبار داخل سلندر را از بین ببرید.
1مرحله تغذیه:دریچه تغذیه در حالت باز است و دریچه های ورودی و خروجی اصلی بسته شده اند. بخش بالایی پمپ سطل به کوله گیر متصل است.خاکستر پرنده جمع آوری شده توسط گرد و غبار جمع آوری به طور آزاد به پمپ سطل توسط گرانش یا از طریق دستگاه تخلیه سقوط می کندهنگامی که سطح خاکستری به اندازه کافی بالا باشد تا یک سیگنال کامل از سطح اندازه گیری مواد ارسال شود، یا با توجه به زمان تنظیم سیستم تغذیه، شیر تغذیه بسته می شود، شیر خروجی بسته می شود،و حالت تغذیه به پایان می رسد.
2. مرحله مایع سازی تحت فشار:پس از اتمام مرحله تغذیه، سیستم به طور خودکار دریچه ورودی را یک بار باز می کند.هوا فشرده پردازش وارد مخروط مایع سازی در پایین پمپ سطل از طریق شیر کنترل جریان، و از مخروط مایع سازی عبور می کند تا به طور مساوی هر ذره خاکستری پرواز را احاطه کند. در همان زمان، فشار داخل پمپ سطل افزایش می یابد.هنگامی که فشار به نقطه ای می رسد که سنسور فشار یک سیگنال ارسال می کند، سیستم به طور خودکار دریچه تخلیه را باز می کند و مرحله مایع سازی تحت فشار به پایان می رسد.
3مرحله حمل:دریچه تخلیه و دریچه ورودی ثانویه باز می شوند، در حالی که دریچه ورودی اصلی متوقف نمی شود. در این زمان، پمپ سطل همچنان هوا را جذب می کند،و مخلوط گاز و خاکستری از طریق شیر تخلیه وارد لوله انتقال خاکستری می شود.. خاکستری پرنده همیشه در حالت مایع است و برای حمل به لوله حمل می شود. پس از انتقال خاکستری پرنده در پمپ سطل، فشار لوله کاهش می یابد.و فشار داخل پمپ سطل کاهش می یابدوقتی که سنسور فشار سیگنال می فرستد، شیر ورودی ثانویه بسته می شود. وقتی فشار داخل پمپ سطل همچنان کاهش می یابد، وقتی سنسور فشار سیگنال می فرستد،مرحله انتقال به پایان می رسد، و دریچه های ورودی و خروجی باز باقی می مانند و وارد مرحله تنفس می شوند.
4مرحله پاکسازی:دریچه های ورودی و خروجی باز نگه داشته می شوند، هوا فشرده برای پاک کردن پمپ سطل و لوله انتقال خاکستری استفاده می شود.و دریچه ورودی بسته استهنگامی که فشار داخل پمپ سطل به فشار عادی کاهش می یابد، شیر خروجی بسته می شود و شیر ورودی و خروجی باز می شوند تا وارد مرحله تغذیه شوند. در این مرحله،سیستم یک چرخه حمل را تکمیل می کند و به طور خودکار به چرخه حمل بعدی وارد می شود..
جدول پارامتر پمپ ظرفیتی بزرگ پنوماتیک
| مواد حمل | تراکم عمده (t/m3) | مدل | PCD24/H | PCD26/H | PCD28/H | PCD30/H | فاصله حمل | |
| مشخصات | 16 تا 20 متری | ۱۸ تا ۲۲ متری | 20 تا 27 متری | ۲۶ تا ۳۲ متری | سطح (m) | سطح (m) | ||
| ذغال سنگ خرد شده | 0.5 | حجم تحویل (t/h) | 50 تا 80 | 60 تا 90 | 65 تا 110 | 80 تا 130 | 200 | 20 |
| خاکستری پرنده | 0.75 | 75 تا 125 | 85 تا 130 | 95 تا 160 | 125 تا 190 | 200 | 20 | |
| پودر سنگ آهک/پودر معدنی | 0.8 | 80 تا 130 | ۹۰ تا ۱۴۰ | 100 تا 170 | 130 تا 200 | 200 | 20 | |
| سیمان/خاک خام | 1 | 100 تا 150 | 115 تا 175 | 130 تا 215 | 165 تا 260 | 200 | 20 | |
جدول پارامترهای پمپ بن نقلیه پنوماتیک راه دور
| مواد حمل | تراکم عمده (t/m3) | مدل | PCD24/L | PCD26/L | PCD28/L | PCD30/L | فاصله حمل | |
| مشخصات | 16 تا 20 متری | ۱۸ تا ۲۲ متری | 20 تا 27 متری | ۲۶ تا ۳۲ متری | سطح (m) | سطح (m) | ||
| ذغال سنگ خرد شده | 0.5 | حجم تحویل (t/h) | 20 تا 40 | 25 تا 45 | 30 تا 55 | 45 تا 65 | 1000 | 25 |
| خاکستری پرنده | 0.75 | 35 تا 60 | 45 تا 65 | 45 تا 80 | 65 تا 95 | 1000 | 25 | |
| پودر سنگ آهک/پودر معدنی | 0.8 | 40 تا 65 | 45 تا 70 | 50 تا 85 | ۷۰ تا ۱۰۰ | 1000 | 25 | |
| سیمان/خاک خام | 1 | 50 تا 80 | 55 تا 90 | 65 تا 110 | 90 تا 120 | 1000 | 25 |
|
جدول پارامتر پمپ بن حمل کننده پنوماتیک شبکه معمولی
| مواد حمل | تراکم عمده ((t/m3) | مدل | PCD18/N | PCD20/N | PCD20/N | فاصله انتقال مرجع | |
| مشخصات | 5.0 ~ 6.7m3 | 7.0~10.0m3 | 10.0 ~ 15.0m3 | سطح (m) | عمودی (m) | ||
| ذغال سنگ خرد شده | 0.5 | حجم تحویل (t/h) | 12 تا 20 | 16 تا 32 | 25 تا 50 | 500 | 30 |
| خاکستری پرنده | 0.75 | ۱۸ تا ۳۲ | 25 تا 48 | 35 تا 70 | 50 | ||
| پودر سنگ آهک/پودر معدنی | 0.8 | 20 تا 35 | 26 تا 51 | 38 تا 75 | 500 | 30 | |
| سیمان/خاک خام | 1.0 | 24 تا 42 | 32 تا 65 | 48 تا 95 | 500 | 30 | |
| پودر سیلیکون | 1.2 | 28 تا 50 | 40 تا 75 | 55 تا 115 | 500 | 30 |
|
جدول پارامترهای پمپ بنکر حمل و نقل پنوماتیک کوچک
| مواد | تراکم عمده ((t/m3) | مدل | PCD08/M | PCD10/M | PCD12/M | PCD14/M | فاصله انتقال مرجع | |
| مشخصات | 0.2 تا 0.5 متر | 0.6 تا 1.6 متر | 1.5 ~ 2.5m3 | 2.5 ~ 5.0m3 | سطح (m) | عمودی (m) | ||
| ذغال سنگ خرد شده | 0.5 | حجم تحویل (t/h) | 0.5 تا 18 | 1.5 تا 55 | 5.0~90 | 8.0~180 | 100 | 20 |
| خاکستری پرنده | 0.75 | 0.9 تا 28 | 2.5 تا 85 | 7.0~140 | 12.0 ~ 270 | 100 | 20 | |
| پودر سنگ آهک/پودر معدنی | 0.8 | 1.0 تا 30 | 3.0~90 | 8.0 تا 150 | 12.0 تا 280 | 100 | 20 | |
| سیمان/خاک خام | 1.0 | 1.2 تا 35 | 3.5 تا 115 | 10.0~180 | 16.0 تا 36.0 | 100 | 20 | |
| پودر سیلیکون | 1.2 | 1.5 تا 40 | 4.5 تا 135 | 12.0 تا 200 | 19.0 تا 430 | 100 | 20 | |
ویژگی های اصلی محصول
1 ظرفیت حمل بزرگ: > 300 تن/ساعت
2 مسافت های طولانی: > 2000 متر
3 مصرف انرژی کم: <3.8kWh/t · km
4 فرسایش کم: عمر لوله>10 سال
5 سرعت پایین: سرعت اولیه 6-10m/s
6 نسبت مخلوط کردن بالا: > 30kg/kg
7 طرح فرسایشی فرآیند، بدون گرد و غبار، سرعت کار بالا، سرمایه گذاری کمتر در مقایسه با حمل مکانیکی و هزینه های نگهداری پایین تر
حوزه کاربرد
تجهیزات و سیستم های انتقال پنوماتیک PCD به طور گسترده ای در صنایع مانند مواد ساختمانی، مواد شیمیایی، معدن، برق و فلزات استفاده می شود. مواد حمل کننده شامل سیمان،مواد خام، خاکستر پرنده، آبنیز هیدراته شده، خشکی تخلیه شده از کالسیوم کاربید، پودر تخلیه، پودر تخلیه فولادی، پودر زغال سنگ، پودر اکسید آلومینیوم، پودر باکسیت، پودر فسفر، پودر پیروفیلیت،و پودر سیلیکون ارگانیک.
خدمات پس از فروش
ما یک تیم خدمات طولانی مدت برای خط تولید، با تکنولوژی خوب و خدمات پس از فروش مسئول. همه اعضای بیش از 5 سال تجربه کار و قادر به ارائه به موقع،کارآمد، و خدمات علمی پس از فروش جامع به مشتریان. ما می توانیم مشتریان را با خدمات پس از فروش در طول کل فرآیند ساخت و ساز خود مهندسی،نصب تجهیزات خط تولید، تخفیف خط تولید، تا زمانی که خط تولید با استانداردها مطابقت داشته باشد و به ظرفیت تولید برسد، مشکلات مختلف و مشکلات مختلفی را که توسط مشتریان مواجه می شود، حل می کند.و فراهم کردن فکرکار، خدمات بعد از فروش دقیق و جامع
