جزئیات محصول
محل منبع: چین
نام تجاری: Hengcheng
گواهی: ISO Patent Certificate High-Tech Product Certificate
شماره مدل: PCD18/N PCD20/N PCD22/N PCD08/M PCD10/M PCD12/M PCD14/M
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 SET
قیمت: قابل مذاکره
جزئیات بسته بندی: بسته بندی استاندارد حمل و نقل
زمان تحویل: 90 روز
شرایط پرداخت: L/C، D/A، D/P، T/T، Western Union، MoneyGram
قابلیت ارائه: 5 ست / ماه
نام محصول: |
پمپ انتقال پنوماتیک |
درخواست: |
صنعت |
ظرفیت: |
100-200 لیتر در دقیقه |
نرخ جریان: |
100-200 لیتر در دقیقه |
مواد: |
فولاد ضد زنگ |
سر و صدا: |
≤75dB |
قدرت: |
3-5 کیلو وات |
فشار: |
0.4-0.6 مگاپاسکال |
دامنه فشار: |
0.2-0.6Mpa |
اندازه: |
سفارشی |
سرعت: |
1400-1700r/min |
درجه حرارت: |
0-60 درجه سانتیگراد |
ولتاژ: |
220 ولت / 380 ولت |
وزن: |
150-200 کیلوگرم |
محیط کار: |
سرپوشیده |
نام محصول: |
پمپ انتقال پنوماتیک |
درخواست: |
صنعت |
ظرفیت: |
100-200 لیتر در دقیقه |
نرخ جریان: |
100-200 لیتر در دقیقه |
مواد: |
فولاد ضد زنگ |
سر و صدا: |
≤75dB |
قدرت: |
3-5 کیلو وات |
فشار: |
0.4-0.6 مگاپاسکال |
دامنه فشار: |
0.2-0.6Mpa |
اندازه: |
سفارشی |
سرعت: |
1400-1700r/min |
درجه حرارت: |
0-60 درجه سانتیگراد |
ولتاژ: |
220 ولت / 380 ولت |
وزن: |
150-200 کیلوگرم |
محیط کار: |
سرپوشیده |

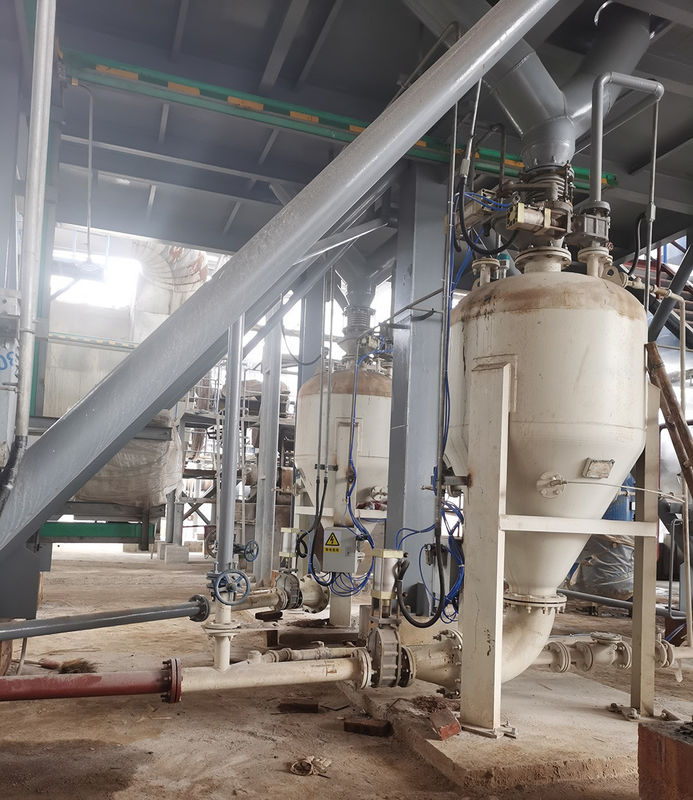

ظرفیت حمل بزرگ مصرف انرژی پایین تجهیزات حمل فاز پمپ بن ناقل پنوماتیک
توضیحات
بعد از سال ها تحقیق و تجربه ی عملی غنیشرکت ما تجهیزات حمل و نقل پنوماتیک و سیستم های فرآیند را با حقوق مالکیت معنوی مستقل برای پمپ های سیلو حمل و نقل پنوماتیک فشار مثبت PCD توسعه داده استشاخص های اصلی آن به سطح پیشرفته بین المللی رسیده است.
سیستم حمل پنوماتیک فشارهای مثبت فشرده فاز یکی از تجهیزات حمل و نقل رایج برای حمل مواد دانه ای، پودری و بلوکی است.از هواي فشرده به عنوان وسيله حمل استفاده ميکنه، حمل پنوماتیک اجباری را اتخاذ می کند و به عنوان فرستنده به ظروف فشار بسته متکی است. فشار منبع گاز کلی 0.5Mpa -0.7Mpa و فشار عملیاتی 0.3Mpa -0.5Mpa است.مخزن فرستنده فقط می تواند به طور متناوب حمل شود، و فاصله حمل می تواند به بیش از 1000 متر برسد. مواد در سرعت پایین، حالت شن و ماسه، حالت مایع یا تجمع در داخل خط لوله حمل می شود،که منجر به بهره وری بالا و کیفیت خوب حمل می شودمصرف انرژی برای حمل بسیار کمتر از سایر اشکال سیستم های حمل پنوماتیک است، با مصرف انرژی 1.5kw در هر 100 متر در هر تن از ظرفیت حمل،که حدود 65 درصد از سایر انواع سیستم های حمل پنوماتیک است.
پمپ پنوماتیک سیلو یک دستگاه با سرعت حمل پایدار، دقت بالا و کارایی بالا است، مناسب برای حمل مواد مختلف مانند مواد خام شیمیایی، افزودنی های غذایی،داروسازیدر مقایسه با انتقال مکانیکی سنتی، پمپ انتقال پنوماتیک سیلو دارای کارایی انتقال بالاتر و کیفیت انتقال پایدارتر است.پمپ حمل پنوماتیک نوع بن تکنولوژی تنظیم فرکانس تبدیل را اتخاذ می کند، که می تواند سرعت انتقال را به دقت کنترل کند و نیازهای شرایط کار مختلف را برآورده کند.
ساختار یک پمپ پنوماتیک سیلو شامل یک ولتاژ، بدن پمپ، شیر و سیستم کنترل است. در میان آنها ولتاژ از مواد با قدرت بالا ساخته شده است،که مقاومت زیادی در برابر فرسایش و مقاومت در برابر خوردگی دارند؛ بدن پمپ از فولاد با کیفیت بالا با قدرت و سفتی بالا ساخته شده است؛ شیر از فولاد با کیفیت بالا ساخته شده است که می تواند جریان و فشار مواد را به طور موثر کنترل کند؛سیستم کنترل یک کنترل کننده منطقی قابل برنامه ریزی (PLC) یا یک جعبه کنترل الکتریکی (SCL) را اتخاذ می کند، که می تواند پارامترهای مانند سرعت حمل، فشار، جریان و غیره را به دقت کنترل کند.
جدول پارامتر پمپ ظرفیتی بزرگ پنوماتیک
| مواد حمل | تراکم عمده (t/m3) | مدل | PCD24/H | PCD26/H | PCD28/H | PCD30/H | فاصله حمل | |
| مشخصات | 16 تا 20 متری | ۱۸ تا ۲۲ متری | 20 تا 27 متری | ۲۶ تا ۳۲ متری | سطح (m) | سطح (m) | ||
| ذغال سنگ خرد شده | 0.5 | حجم تحویل (t/h) | 50 تا 80 | 60 تا 90 | 65 تا 110 | 80 تا 130 | 200 | 20 |
| خاکستری پرنده | 0.75 | 75 تا 125 | 85 تا 130 | 95 تا 160 | 125 تا 190 | 200 | 20 | |
| پودر سنگ آهک/پودر معدنی | 0.8 | 80 تا 130 | ۹۰ تا ۱۴۰ | 100 تا 170 | 130 تا 200 | 200 | 20 | |
| سیمان/خاک خام | 1 | 100 تا 150 | 115 تا 175 | 130 تا 215 | 165 تا 260 | 200 | 20 | |
جدول پارامترهای پمپ بن نقلیه پنوماتیک راه دور
| مواد حمل | تراکم عمده (t/m3) | مدل | PCD24/L | PCD26/L | PCD28/L | PCD30/L | فاصله حمل | |
| مشخصات | 16 تا 20 متری | ۱۸ تا ۲۲ متری | 20 تا 27 متری | ۲۶ تا ۳۲ متری | سطح (m) | سطح (m) | ||
| ذغال سنگ خرد شده | 0.5 | حجم تحویل (t/h) | 20 تا 40 | 25 تا 45 | 30 تا 55 | 45 تا 65 | 1000 | 25 |
| خاکستری پرنده | 0.75 | 35 تا 60 | 45 تا 65 | 45 تا 80 | 65 تا 95 | 1000 | 25 | |
| پودر سنگ آهک/پودر معدنی | 0.8 | 40 تا 65 | 45 تا 70 | 50 تا 85 | ۷۰ تا ۱۰۰ | 1000 | 25 | |
| سیمان/خاک خام | 1 | 50 تا 80 | 55 تا 90 | 65 تا 110 | 90 تا 120 | 1000 | 25 |
|
جدول پارامتر پمپ بن حمل کننده پنوماتیک شبکه معمولی
| مواد حمل | تراکم عمده ((t/m3) | مدل | PCD18/N | PCD20/N | PCD20/N | فاصله انتقال مرجع | |
| مشخصات | 5.0 ~ 6.7m3 | 7.0~10.0m3 | 10.0 ~ 15.0m3 | سطح (m) | عمودی (m) | ||
| ذغال سنگ خرد شده | 0.5 | حجم تحویل (t/h) | 12 تا 20 | 16 تا 32 | 25 تا 50 | 500 | 30 |
| خاکستری پرنده | 0.75 | ۱۸ تا ۳۲ | 25 تا 48 | 35 تا 70 | 50 | ||
| پودر سنگ آهک/پودر معدنی | 0.8 | 20 تا 35 | 26 تا 51 | 38 تا 75 | 500 | 30 | |
| سیمان/خاک خام | 1.0 | 24 تا 42 | 32 تا 65 | 48 تا 95 | 500 | 30 | |
| پودر سیلیکون | 1.2 | 28 تا 50 | 40 تا 75 | 55 تا 115 | 500 | 30 |
|
جدول پارامترهای پمپ بنکر حمل و نقل پنوماتیک کوچک
| مواد | تراکم عمده ((t/m3) | مدل | PCD08/M | PCD10/M | PCD12/M | PCD14/M | فاصله انتقال مرجع | |
| مشخصات | 0.2 تا 0.5 متر | 0.6 تا 1.6 متر | 1.5 ~ 2.5m3 | 2.5 ~ 5.0m3 | سطح (m) | عمودی (m) | ||
| ذغال سنگ خرد شده | 0.5 | حجم تحویل (t/h) | 0.5 تا 18 | 1.5 تا 55 | 5.0~90 | 8.0~180 | 100 | 20 |
| خاکستری پرنده | 0.75 | 0.9 تا 28 | 2.5 تا 85 | 7.0~140 | 12.0 ~ 270 | 100 | 20 | |
| پودر سنگ آهک/پودر معدنی | 0.8 | 1.0 تا 30 | 3.0~90 | 8.0 تا 150 | 12.0 تا 280 | 100 | 20 | |
| سیمان/خاک خام | 1.0 | 1.2 تا 35 | 3.5 تا 115 | 10.0~180 | 16.0 تا 36.0 | 100 | 20 | |
| پودر سیلیکون | 1.2 | 1.5 تا 40 | 4.5 تا 135 | 12.0 تا 200 | 19.0 تا 430 | 100 | 20 | |
فرآیند استفاده از پمپ سیلو حمل کننده پنوماتیک:
فرآیند استفاده از پمپ حمل پنوماتیک سیلو شامل انتخاب نوع مناسب پمپ، موقعیت نصب، لوله های اتصال و غیره است.لازم است که یک پمپ حمل هواپیمایی مناسب برای انبار بر اساس ویژگی ها و ظرفیت حمل مواد انتخاب شود.دوم، لازم است محل نصب را تعیین کنید. به طور کلی، می توان آن را در داخل یا در خارج از خانه نصب کرد. فضای طرح بندی بدن پمپ و خط لوله باید در نظر گرفته شود.بالاخره، لازم است که لوله ها را متصل کنید، پورت های ورودی و خروجی را به لوله های مربوطه متصل کنید و سپس ظرفیت تحویل مواد و فشار را با تنظیم باز شدن شیر کنترل کنید.
مزایا و ویژگی های پمپ های سیلو نقلیه پنوماتیک
پمپ پنوماتیک نوع سطل یک دستگاه است که از فشار هوا برای حمل مواد استفاده می کند. این پمپ دارای مزیت ساختار ساده، عملکرد راحت و هزینه نگهداری کم است.و به طور گسترده ای در زمینه های تولید صنعتی استفاده می شودمزایا و ویژگی های پمپ حمل پنوماتیک سیلو به شرح زیر است:
1. کارایی بالا: پمپ حمل پنوماتیک سیلو از گاز به عنوان وسیله حمل استفاده می کند که دارای ویژگی کارایی حمل بالا است.پمپ های انتقال پنوماتیک سیلو می توانند انتقال مواد را در مسافت های طولانی و کارآمد انجام دهند.، صرفه جویی در زمان و هزینه های کار
2دقت: پمپ حمل پنوماتیک نوع بن می تواند ظرفیت حمل و فشار مواد را از طریق چرخش چرخ و تنظیم لوله راهنما کنترل کند.به دست آوردن کنترل دقیق حملاین در مواردی که کنترل دقیق حجم و کیفیت تحویل مواد مورد نیاز است بسیار مهم است.
3صرفه جویی در انرژی: در مقایسه با روش های انتقال مکانیکی سنتی، پمپ انتقال پنوماتیک سیلو نیازی به قدرت یا نیروی انسانی ندارد.که می تواند مصرف انرژی و هزینه های عملیاتی را به شدت کاهش دهددر عین حال، پمپ حمل پنوماتیک نوع انبار به دلیل عدم اصطکاک و از دست دادن اجزای مکانیکی عمر طولانی تری دارد.
4. ساختار جمع و جور و دوام: پمپ حمل پنوماتیک نوع انبار دارای ساختار جمع و جور، اثر کوچک و نصب و نگهداری آسان است. در عین حال،از مواد با کیفیت بالا با مقاومت بالا در برابر فرسایش استفاده می کند.، اجازه می دهد تا برای مدت طولانی به طور پایدار کار کند.
5. نگهداری آسان: کار پمپ حمل پنوماتیک سیلو ساده است و هزینه نگهداری کم است. برای نگهداری تجهیزات، فقط تمیز کردن منظم بدن پمپ، چرخ دار،خط لوله و اجزای دیگر مورد نیاز است، کاهش زمان توقف و هزینه های نگهداری.
