جزئیات محصول
محل منبع: چین
نام تجاری: Hengcheng
گواهی: ISO Patent Certificate High-Tech Product Certificate
شماره مدل: PCD18/N PCD20/N PCD22/N PCD08/M PCD10/M PCD12/M PCD14/M
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 SET
قیمت: قابل مذاکره
جزئیات بسته بندی: بسته بندی استاندارد حمل و نقل
زمان تحویل: 90 روز
شرایط پرداخت: L/C، D/A، D/P، T/T، Western Union، MoneyGram
قابلیت ارائه: 5 ست / ماه
نام محصول: |
تجهیزات انتقال پنوماتیک فاز متراکم |
صنایع قابل استفاده: |
کارخانه های تولیدی، کارخانه های مواد غذایی و نوشیدنی، مزارع، انرژی و معادن، دیگر |
کلمه کلیدی: |
پمپ بن |
اجزای اصلی: |
ظرف فشار، دنده، پمپ، جعبه دنده، PLC |
ویژگی مواد: |
مقاوم در برابر آتش |
فرآیند پس از فروش: |
راهنمای نصب |
ابعاد ((L*W*H): |
اندازه سفارشی |
سرعت: |
1400-1700r/min |
شرایط: |
جدید |
عادت داشتن: |
انتقال پنوماتیک مواد پودری |
نام محصول: |
تجهیزات انتقال پنوماتیک فاز متراکم |
صنایع قابل استفاده: |
کارخانه های تولیدی، کارخانه های مواد غذایی و نوشیدنی، مزارع، انرژی و معادن، دیگر |
کلمه کلیدی: |
پمپ بن |
اجزای اصلی: |
ظرف فشار، دنده، پمپ، جعبه دنده، PLC |
ویژگی مواد: |
مقاوم در برابر آتش |
فرآیند پس از فروش: |
راهنمای نصب |
ابعاد ((L*W*H): |
اندازه سفارشی |
سرعت: |
1400-1700r/min |
شرایط: |
جدید |
عادت داشتن: |
انتقال پنوماتیک مواد پودری |

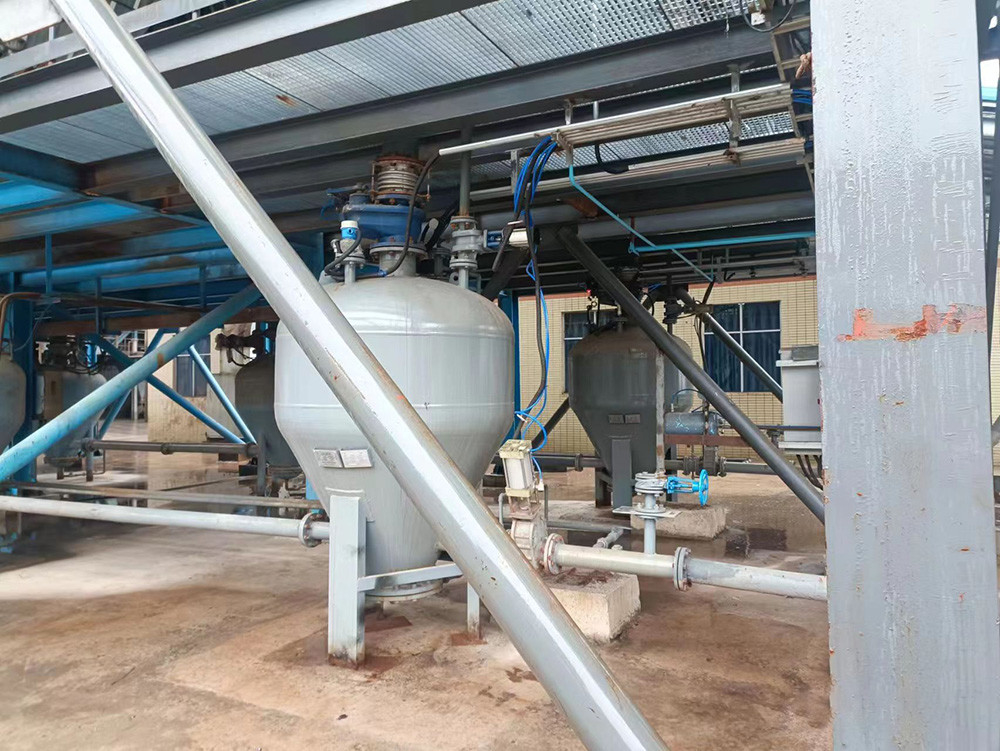

پمپ سیلو حمل خاکستری پرواز / درجه بالایی از اتوماسیون / تجهیزات حمل پنوماتیک فاز متراکم
توضیحات
مقدمه به پمپ حمل پنوماتیک سیلو
پمپ حمل پنوماتیک سیلو یک روش حمل پنوماتیک فشار مثبت را برای حمل مواد پودری اتخاذ می کند و به طور گسترده ای در حمل مواد مانند خاکستر پرواز، سیمان،مواد خام سیمان، پودر معدنی و غیره در نیروگاه های برق.
این تجهیزات یک سیستم کنترل PLC را اتخاذ می کند که می تواند به صورت خودکار یا دستی کنترل شود. پس از کار عملی طولانی مدت ثابت شده است که تجهیزات عملکرد پایدار دارند.کیفیت قابل اعتماد، و هیچ آلودگی گرد و غبار در طول حمل و نقل.
خط لوله حمل و نقل می تواند به طور انعطاف پذیر با توجه به شرایط زمین ترتیب داده شود، به دست آوردن حمل و نقل متمرکز، پراکنده، ارتفاع بالا و فاصله طولانی.روند حمل و نقل تحت تاثیر شرایط طبیعی نیست، اطمینان حاصل شود که مواد تحت تاثیر رطوبت قرار نمی گیرند و سازگار با محیط زیست و بدون آلودگی هستند.
ویژگی ها:
پمپ حمل نوع سطل یک سیستم است که از یک کمپرسور هوا به عنوان منبع هوا استفاده می کند و حالت حمل فاز فشرده با فشار بالا را تشکیل می دهد.و مصرف هوا کم. پمپ یک سطل می تواند انتقال متناوب را به دست آورد، در حالی که پمپ دو سطل می تواند انتقال مداوم را به دست آورد.
سیستم تغذیه پمپ انبار نیاز به دستیابی به یک شکل انتقال خاص دارد و الزامات منحصر به فرد برای ویژگی های مواد دارد.و رسانه های مختلف نیاز به تنظیم مقادیر مختلف گاز و فشار.
پیکربندی سیستم تغذیه پمپ انبار نسبتا پیچیده است، از جمله شیر ورودی، شیر خروجی، شیر خروجی، فشار سنج، سطح سنج مواد، گروه شیر ورودی،گروه دریچه های تنظیم کننده فشار، سیستم کنترل و غیره این یک سیستم تغذیه بسیار خودکار و یکپارچه است.
جدول پارامتر پمپ ظرفیتی بزرگ پنوماتیک
| مواد حمل | تراکم عمده (t/m3) | مدل | PCD24/H | PCD26/H | PCD28/H | PCD30/H | فاصله حمل | |
| مشخصات | 16 تا 20 متری | ۱۸ تا ۲۲ متری | 20 تا 27 متری | ۲۶ تا ۳۲ متری | سطح (m) | سطح (m) | ||
| ذغال سنگ خرد شده | 0.5 | حجم تحویل (t/h) | 50 تا 80 | 60 تا 90 | 65 تا 110 | 80 تا 130 | 200 | 20 |
| خاکستری پرنده | 0.75 | 75 تا 125 | 85 تا 130 | 95 تا 160 | 125 تا 190 | 200 | 20 | |
| پودر سنگ آهک/پودر معدنی | 0.8 | 80 تا 130 | ۹۰ تا ۱۴۰ | 100 تا 170 | 130 تا 200 | 200 | 20 | |
| سیمان/خاک خام | 1 | 100 تا 150 | 115 تا 175 | 130 تا 215 | 165 تا 260 | 200 | 20 | |
جدول پارامترهای پمپ بن نقلیه پنوماتیک راه دور
| مواد حمل | تراکم عمده (t/m3) | مدل | PCD24/L | PCD26/L | PCD28/L | PCD30/L | فاصله حمل | |
| مشخصات | 16 تا 20 متری | ۱۸ تا ۲۲ متری | 20 تا 27 متری | ۲۶ تا ۳۲ متری | سطح (m) | سطح (m) | ||
| ذغال سنگ خرد شده | 0.5 | حجم تحویل (t/h) | 20 تا 40 | 25 تا 45 | 30 تا 55 | 45 تا 65 | 1000 | 25 |
| خاکستری پرنده | 0.75 | 35 تا 60 | 45 تا 65 | 45 تا 80 | 65 تا 95 | 1000 | 25 | |
| پودر سنگ آهک/پودر معدنی | 0.8 | 40 تا 65 | 45 تا 70 | 50 تا 85 | ۷۰ تا ۱۰۰ | 1000 | 25 | |
| سیمان/خاک خام | 1 | 50 تا 80 | 55 تا 90 | 65 تا 110 | 90 تا 120 | 1000 | 25 |
|
جدول پارامتر پمپ بن حمل کننده پنوماتیک شبکه معمولی
| مواد حمل | تراکم عمده ((t/m3) | مدل | PCD18/N | PCD20/N | PCD20/N | فاصله انتقال مرجع | |
| مشخصات | 5.0 ~ 6.7m3 | 7.0~10.0m3 | 10.0 ~ 15.0m3 | سطح (m) | عمودی (m) | ||
| ذغال سنگ خرد شده | 0.5 | حجم تحویل (t/h) | 12 تا 20 | 16 تا 32 | 25 تا 50 | 500 | 30 |
| خاکستری پرنده | 0.75 | ۱۸ تا ۳۲ | 25 تا 48 | 35 تا 70 | 50 | ||
| پودر سنگ آهک/پودر معدنی | 0.8 | 20 تا 35 | 26 تا 51 | 38 تا 75 | 500 | 30 | |
| سیمان/خاک خام | 1.0 | 24 تا 42 | 32 تا 65 | 48 تا 95 | 500 | 30 | |
| پودر سیلیکون | 1.2 | 28 تا 50 | 40 تا 75 | 55 تا 115 | 500 | 30 |
|
جدول پارامترهای پمپ بنکر حمل و نقل پنوماتیک کوچک
| مواد | تراکم عمده ((t/m3) | مدل | PCD08/M | PCD10/M | PCD12/M | PCD14/M | فاصله انتقال مرجع | |
| مشخصات | 0.2 تا 0.5 متر | 0.6 تا 1.6 متر | 1.5 ~ 2.5m3 | 2.5 ~ 5.0m3 | سطح (m) | عمودی (m) | ||
| ذغال سنگ خرد شده | 0.5 | حجم تحویل (t/h) | 0.5 تا 18 | 1.5 تا 55 | 5.0~90 | 8.0~180 | 100 | 20 |
| خاکستری پرنده | 0.75 | 0.9 تا 28 | 2.5 تا 85 | 7.0~140 | 12.0 ~ 270 | 100 | 20 | |
| پودر سنگ آهک/پودر معدنی | 0.8 | 1.0 تا 30 | 3.0~90 | 8.0 تا 150 | 12.0 تا 280 | 100 | 20 | |
| سیمان/خاک خام | 1.0 | 1.2 تا 35 | 3.5 تا 115 | 10.0~180 | 16.0 تا 36.0 | 100 | 20 | |
| پودر سیلیکون | 1.2 | 1.5 تا 40 | 4.5 تا 135 | 12.0 تا 200 | 19.0 تا 430 | 100 | 20 | |
اصل کار پمپ سطل:
فرآیند کار پمپ سطل به چهار مرحله تقسیم می شود:
مرحله تغذیه: شیر تغذیه و شیر خروجی باز می شوند و مواد به طور آزاد به بدن پمپ می افتد. هنگامی که مواد پر می شود، سطح سنج سیگنال می فرستد،و دریچه تغذیه و دریچه خروجی به طور خودکار برای تکمیل فرآیند تغذیه بسته می شوند;
مرحله مایع سازی و فشار: دریچه ورودی را باز کنید، هوا فشرده وارد قسمت بالا و پایین بدن پمپ می شود، بخش بالایی را فشار می دهد،و هواى پايين را از طريق بستر مايع پخش مي كند، باعث می شود که مواد در یک حالت مایع باشند، در حالی که فشار داخل پمپ افزایش می یابد؛
مرحله حمل: هنگامی که فشار داخل پمپ به مقدار مشخصی می رسد، فشار سنج یا کلید فشار سیگنال می فرستد و شیر تخلیه به طور خودکار باز می شود.مایع سازی مواد روی بستر مایع سازی تقویت می شودمواد داخل پمپ به تدریج کاهش می یابد. در این زمان، مواد روی بستر مایع شده همیشه در حالت مایع سازی و حمل و نقل هستند.
مرحله پاکسازی: هنگامی که مواد در پمپ تحویل داده می شود و فشار به مقاومت لوله کاهش می یابد، فشار سنج یا سوئیچ فشار یک سیگنال ارسال می کند،و تهویه هوا برای مدتی ادامه می یابد.. هوا فشرده برای تمیز کردن خط لوله استفاده می شود و سپس شیر ورودی بسته می شود. در یک فاصله معینی، شیر تخلیه بسته می شود و شیر ورودی برای تکمیل یک چرخه حمل باز می شود.
بسته بندی و تحویل
1بسته بندی استاندارد
2يه تيم بسته بندي خوب آموزش يافته و انضباطي
3. خدمات پس از فروش. پس از دریافت محصول، اگر شما هر گونه سوال و یا سوالات، لطفا احساس رایگان برای تماس با ما در هر زمان. مشکل بلافاصله برای شما حل خواهد شد.
4. ماموران تجارب و حرفه ای تدارکات
