جزئیات محصول
محل منبع: چین
نام تجاری: Hengcheng
گواهی: ISO Patent Certificate High-Tech Product Certificate
شماره مدل: PCD18/N PCD20/N PCD22/N PCD08/M PCD10/M PCD12/M PCD14/M
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 SET
قیمت: قابل مذاکره
جزئیات بسته بندی: بسته بندی استاندارد حمل و نقل
زمان تحویل: 90 روز
شرایط پرداخت: L/C، D/A، D/P، T/T، Western Union، MoneyGram
قابلیت ارائه: 5 ست / ماه
نام محصول: |
پمپ انتقال پنوماتیک نوع بن |
انتقال مواد: |
حمل مواد پودری |
صنایع قابل استفاده: |
صنایع شیمیایی فولاد، انرژی، سیمان |
اجزای اصلی: |
ظرف فشار، دنده، پمپ، جعبه دنده، PLC |
ماشین آلات قابل استفاده: |
سیستم حمل پنوماتیک ذرات و پودر |
صنایع قابل استفاده: |
برق، سیمان، صنایع شیمیایی و غیره |
ساختار: |
سیستم نوار نقاله |
گزارش آزمایش ماشین: |
ارائه شده |
نام محصول: |
پمپ انتقال پنوماتیک نوع بن |
انتقال مواد: |
حمل مواد پودری |
صنایع قابل استفاده: |
صنایع شیمیایی فولاد، انرژی، سیمان |
اجزای اصلی: |
ظرف فشار، دنده، پمپ، جعبه دنده، PLC |
ماشین آلات قابل استفاده: |
سیستم حمل پنوماتیک ذرات و پودر |
صنایع قابل استفاده: |
برق، سیمان، صنایع شیمیایی و غیره |
ساختار: |
سیستم نوار نقاله |
گزارش آزمایش ماشین: |
ارائه شده |

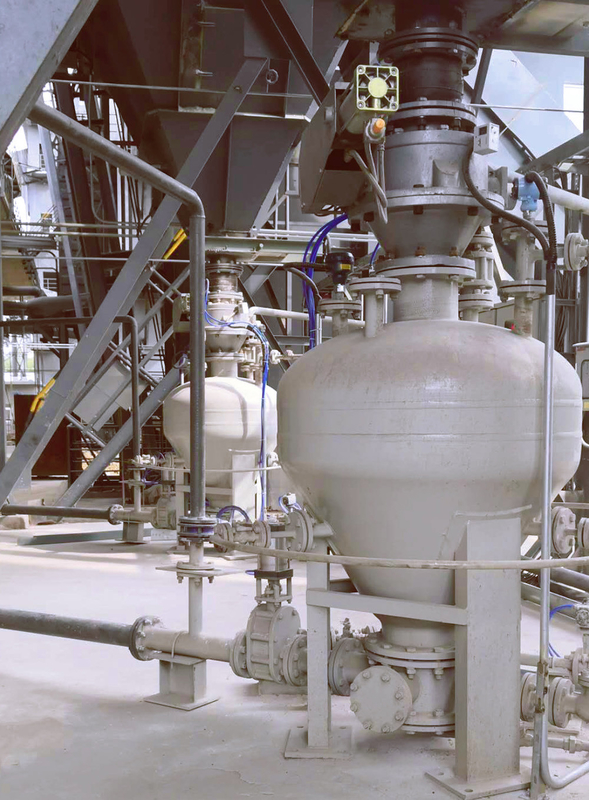

پمپ مخزن انتقال پنوماتیک پمپ انتقال پنوماتیک فاز فشرده پرنده
معرفی محصول:
سیستم حمل پنوماتیک پمپ ذخیره سازی فاز متراکم
اصل کار حمل کننده پنوماتیک فشارهای مثبت
پمپ حمل فاز متراکم یک تجهیزات حمل فاز متراکم پویا نسبتا قابل اعتماد است که مواد پودری را تحت فشار بالا (کمتر از 1000kPa) حمل می کند.دو روش تخلیه برای پمپ های فاز متراکم وجود داردمواد موجود در مخزن از طریق یک مخروط مخروط، نطفه جت یا روش های دیگر مایع می شوند.تنظیم یک لایه صفحه نفخ مایع در پایین می تواند اجازه می دهد تا مواد را از بخش بالایی مخزن تخلیه شود، و پراکندگی گاز حمل شده در سطوح ورودی مختلف در مخزن بستگی به خواص مواد حمل شده دارد.
انتقال پنوماتیک فشرده فشرده مثبت یک فرآیند انتقال غیر مداوم است که مجهز به دریچه های ورودی و خروجی، لوله های انتقال مواد، لوله های ورودی هوا،و یک پمپ سیلو استانداردقبل از اینکه پمپ سیلو تغذیه شود، سیلو حاوی مواد حمل شده است و تمام شیرها بسته می شوند.
فرآیند تمام عملیات حمل پنوماتیک فشارهای مثبت فاز متراکم به شرح زیر است:
1. دریچه تغذیه و دریچه خروجی را باز کنید، و پمپ سطل با فشار عادی تغذیه می شود تا زمانی که سطح سنج اعلام کند که سطل پر شده است و سیگنال شاخص متوقف می شود؛
2. دریچه تغذیه و دریچه خروجی را ببندید و سپس دریچه هوای فشار بالا را باز کنید تا مخزن را تحت فشار قرار دهید.
3. هنگامی که فشار عملیاتی به دست می آید، دریچه هوای تحویل و دریچه تخلیه را باز کنید و مواد شروع به تحویل می کنند؛
4. انتهای حمل توسط سوئیچ فشار، سطح سنج، یا رله زمان نشان داده می شود. در این لحظه شیر هوا فشار بالا و شیر تخلیه بسته می شود،به طوری که تمام هوا فشرده برای تمیز کردن خط لوله حمل استفاده می شود؛ دریچه خروجی را با هم باز کنید تا فشار داخل مخزن را به فشار عادی کاهش دهید. پس از اتمام یک چرخه، چرخه دیگر ادامه می یابد.
انتقال پنوماتیک فاز متراکم دارای مزایای فاصله حمل طولانی ، نویز کم تجهیزات و عمر کلی طولانی است.
حوزه کاربرد
تجهیزات و سیستم های انتقال پنوماتیک PCD به طور گسترده ای در صنایع مانند مواد ساختمانی، مواد شیمیایی، معدن، برق و فلزات استفاده می شود. مواد حمل کننده شامل سیمان،مواد خام، خاکستر پرنده، نیل هیدراته شده، خشکی تخلیه شده از کالسیوم کاربید، پودر تخلیه، پودر تخلیه فولادی، پودر زغال سنگ، پودر اکسید آلومینیوم، پودر باکسیت، پودر فسفات، پودر پیروفیلیت،و پودر سیلیکون ارگانیک.
ویژگی های اصلی محصول
1 ظرفیت حمل بزرگ: > 300 تن/ساعت
2 مسافت های طولانی: > 2000 متر
3 مصرف انرژی کم: <3.8kWh/t · km
4 فرسایش کم: عمر لوله>10 سال
5 سرعت پایین: سرعت اولیه 6-10m/s
6 نسبت مخلوط کردن بالا: > 30kg/kg
7 طرح فرسایشی فرآیند، بدون گرد و غبار، سرعت کار بالا، سرمایه گذاری کمتر در مقایسه با حمل مکانیکی و هزینه های نگهداری پایین تر
جدول پارامتر پمپ ظرفیتی بزرگ پنوماتیک
| مواد حمل | تراکم عمده (t/m3) | مدل | PCD24/H | PCD26/H | PCD28/H | PCD30/H | فاصله حمل | |
| مشخصات | 16 تا 20 متری | ۱۸ تا ۲۲ متری | 20 تا 27 متری | ۲۶ تا ۳۲ متری | سطح (m) | سطح (m) | ||
| ذغال سنگ خرد شده | 0.5 | حجم تحویل (t/h) | 50 تا 80 | 60 تا 90 | 65 تا 110 | 80 تا 130 | 200 | 20 |
| خاکستری پرنده | 0.75 | 75 تا 125 | 85 تا 130 | 95 تا 160 | 125 تا 190 | 200 | 20 | |
| پودر سنگ آهک/پودر معدنی | 0.8 | 80 تا 130 | ۹۰ تا ۱۴۰ | 100 تا 170 | 130 تا 200 | 200 | 20 | |
| سیمان/خاک خام | 1 | 100 تا 150 | 115 تا 175 | 130 تا 215 | 165 تا 260 | 200 | 20 | |
جدول پارامترهای پمپ بن نقلیه پنوماتیک راه دور
| مواد حمل | تراکم عمده (t/m3) | مدل | PCD24/L | PCD26/L | PCD28/L | PCD30/L | فاصله حمل | |
| مشخصات | 16 تا 20 متری | ۱۸ تا ۲۲ متری | 20 تا 27 متری | ۲۶ تا ۳۲ متری | سطح (m) | سطح (m) | ||
| ذغال سنگ خرد شده | 0.5 | حجم تحویل (t/h) | 20 تا 40 | 25 تا 45 | 30 تا 55 | 45 تا 65 | 1000 | 25 |
| خاکستری پرنده | 0.75 | 35 تا 60 | 45 تا 65 | 45 تا 80 | 65 تا 95 | 1000 | 25 | |
| پودر سنگ آهک/پودر معدنی | 0.8 | 40 تا 65 | 45 تا 70 | 50 تا 85 | ۷۰ تا ۱۰۰ | 1000 | 25 | |
| سیمان/خاک خام | 1 | 50 تا 80 | 55 تا 90 | 65 تا 110 | 90 تا 120 | 1000 | 25 |
|
جدول پارامتر پمپ بن حمل کننده پنوماتیک شبکه معمولی
| مواد حمل | تراکم عمده ((t/m3) | مدل | PCD18/N | PCD20/N | PCD20/N | فاصله انتقال مرجع | |
| مشخصات | 5.0 ~ 6.7m3 | 7.0~10.0m3 | 10.0 ~ 15.0m3 | سطح (m) | عمودی (m) | ||
| ذغال سنگ خرد شده | 0.5 | حجم تحویل (t/h) | 12 تا 20 | 16 تا 32 | 25 تا 50 | 500 | 30 |
| خاکستری پرنده | 0.75 | ۱۸ تا ۳۲ | 25 تا 48 | 35 تا 70 | 50 | ||
| پودر سنگ آهک/پودر معدنی | 0.8 | 20 تا 35 | 26 تا 51 | 38 تا 75 | 500 | 30 | |
| سیمان/خاک خام | 1.0 | 24 تا 42 | 32 تا 65 | 48 تا 95 | 500 | 30 | |
| پودر سیلیکون | 1.2 | 28 تا 50 | 40 تا 75 | 55 تا 115 | 500 | 30 |
|
جدول پارامترهای پمپ بنکر حمل و نقل پنوماتیک کوچک
| مواد | تراکم عمده ((t/m3) | مدل | PCD08/M | PCD10/M | PCD12/M | PCD14/M | فاصله انتقال مرجع | |
| مشخصات | 0.2 تا 0.5 متر | 0.6 تا 1.6 متر | 1.5 ~ 2.5m3 | 2.5 ~ 5.0m3 | سطح (m) | عمودی (m) | ||
| ذغال سنگ خرد شده | 0.5 | حجم تحویل (t/h) | 0.5 تا 18 | 1.5 تا 55 | 5.0~90 | 8.0~180 | 100 | 20 |
| خاکستری پرنده | 0.75 | 0.9 تا 28 | 2.5 تا 85 | 7.0~140 | 12.0 ~ 270 | 100 | 20 | |
| پودر سنگ آهک/پودر معدنی | 0.8 | 1.0 تا 30 | 3.0~90 | 8.0 تا 150 | 12.0 تا 280 | 100 | 20 | |
| سیمان/خاک خام | 1.0 | 1.2 تا 35 | 3.5 تا 115 | 10.0~180 | 16.0 تا 36.0 | 100 | 20 | |
| پودر سیلیکون | 1.2 | 1.5 تا 40 | 4.5 تا 135 | 12.0 تا 200 | 19.0 تا 430 | 100 | 20 | |
