جزئیات محصول
محل منبع: چین
نام تجاری: Hengcheng
گواهی: ISO Patent Certificate High-Tech Product Certificate
شماره مدل: PCD18/N PCD20/N PCD22/N PCD08/M PCD10/M PCD12/M PCD14/M
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 SET
قیمت: قابل مذاکره
جزئیات بسته بندی: بسته بندی استاندارد حمل و نقل
زمان تحویل: 90 روز
شرایط پرداخت: L/C، D/A، D/P، T/T، Western Union، MoneyGram
قابلیت ارائه: 5 ست / ماه
نام محصول: |
تجهیزات انتقال پنوماتیک پمپ بن |
صنایع قابل استفاده: |
فروشگاه های مصالح ساختمانی، کارخانه تولیدی، انرژی و معدن |
نوع: |
ناقل خاکستری پرنده |
گزارش آزمایش ماشین: |
ارائه شده |
بازرسی تصویری: |
ارائه شده |
اجزای اصلی: |
PLC، موتور، بلبرینگ، گیربکس، موتور، مخزن تحت فشار، دنده، پمپ |
کیفیت مواد: |
آهن ریخته شده/فولاد ریخته شده/فولاد ضد زنگ |
رنگ: |
رنگ سفارشی |
انتقال مواد: |
مواد پودری |
نام محصول: |
تجهیزات انتقال پنوماتیک پمپ بن |
صنایع قابل استفاده: |
فروشگاه های مصالح ساختمانی، کارخانه تولیدی، انرژی و معدن |
نوع: |
ناقل خاکستری پرنده |
گزارش آزمایش ماشین: |
ارائه شده |
بازرسی تصویری: |
ارائه شده |
اجزای اصلی: |
PLC، موتور، بلبرینگ، گیربکس، موتور، مخزن تحت فشار، دنده، پمپ |
کیفیت مواد: |
آهن ریخته شده/فولاد ریخته شده/فولاد ضد زنگ |
رنگ: |
رنگ سفارشی |
انتقال مواد: |
مواد پودری |

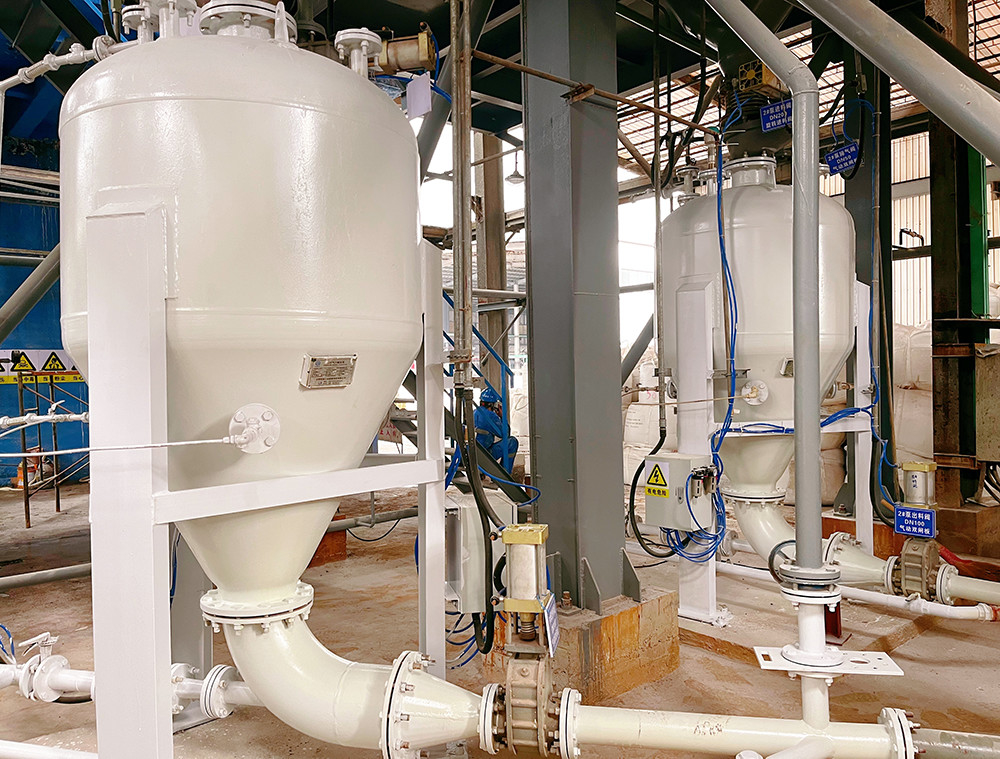

تجهیزات پمپ نقلیه پنوماتیک با ظرفیت حمل بزرگ برای سیمان سیلو
معرفی محصول:
اصل پمپ سیلو حمل کننده پنوماتیک فاز متراکم با فشار مثبت از نوع PCD
دو روش تخلیه برای پمپ های سیلو وجود دارد، که تخلیه پایین رایج ترین روش استفاده شده است. مواد موجود در مخزن از طریق مخروط مخروط، جوهری،یا روش های دیگر; قرار دادن یک صفحه انفجار مایع (طبقه) در پایین می تواند مواد را از قسمت بالای مخزن تخلیه کند.توزیع گاز حمل شده در سطوح ورودی مختلف در مخزن بستگی به خواص مواد حمل شده دارد.
انتقال پمپ سیلو یک فرآیند انتقال متناوب است. این شکل یک پمپ سیلو استاندارد با دریچه های ورودی و خروجی، لوله های تحویل مواد، لوله های ورودی هوا و یک سیلو را نشان می دهد.قبل از تغذیه پمپ سیلو، سیلو با مواد حمل شده پر می شود و تمام دریچه ها بسته می شوند. کل فرآیند کار به شرح زیر است:
(1) دریچه تغذیه و دریچه خروجی را باز کنید و پمپ سطل با فشار اتمسفر تغذیه می شود تا زمانی که سطح سنج افقی سیگنال نشان دهنده سطل پر را ارسال کند.
(2) دریچه تغذیه و دریچه خروجی را ببندید و سپس دریچه هوای فشار بالا را باز کنید تا مخزن را تحت فشار قرار دهید.
(3) هنگامی که فشار کار به دست می آید، دریچه هوای تحویل و دریچه تخلیه را باز کنید و مواد شروع به تحویل می کنند.
(4) انتهای حمل توسط سوئیچ فشار، سطح سنج یا رله زمان نشان داده می شود. در این نقطه، دریچه هوای فشار بالا و دریچه تخلیه را ببندید.به طوری که تمام هوا فشرده برای تمیز کردن خط لوله حمل استفاده می شوددر عین حال دریچه خروجی را باز کنید تا فشار داخل مخزن به فشار عادی برسد.
پس از اتمام یک چرخه کاری، چرخه دیگر ادامه می یابد.
اصل کار شیر دروازه الکتریکی این است که دستورات کنترل را دریافت کند و شیر دروازه را برای تخلیه خاکستری به صورت الکتریکی باز کند.
ویژگی های اصلی پمپ سیلو حمل کننده پنوماتیک فاز متراکم با فشار مثبت از نوع PCD
1 ظرفیت حمل بزرگ: > 300 تن/ساعت
2 مسافت های طولانی: > 2000 متر
3 مصرف انرژی کم: <3.8kWh/t · km
4 فرسایش کم: عمر لوله>10 سال
5 سرعت پایین: سرعت اولیه 6-10m/s
6 نسبت مخلوط کردن بالا: > 30kg/kg
7 طرح فرسایشی فرآیند، بدون گرد و غبار، سرعت کار بالا، سرمایه گذاری کمتر در مقایسه با حمل مکانیکی و هزینه های نگهداری پایین تر
حوزه کاربرد
تجهیزات و سیستم های انتقال پنوماتیک PCD به طور گسترده ای در صنایع مانند مواد ساختمانی، مواد شیمیایی، معدن، برق و فلزات استفاده می شود. مواد حمل کننده شامل سیمان،مواد خام، خاکستر پرنده، آبنیز هیدراته شده، خشکی تخلیه شده از کالسیوم کاربید، پودر تخلیه، پودر تخلیه فولادی، پودر زغال سنگ، پودر اکسید آلومینیوم، پودر باکسیت، پودر فسفر، پودر پیروفیلیت،و پودر سیلیکون ارگانیک.
جدول پارامتر پمپ ظرفیتی بزرگ پنوماتیک
| مواد حمل | تراکم عمده (t/m3) | مدل | PCD24/H | PCD26/H | PCD28/H | PCD30/H | فاصله حمل | |
| مشخصات | 16 تا 20 متری | ۱۸ تا ۲۲ متری | 20 تا 27 متری | ۲۶ تا ۳۲ متری | سطح (m) | سطح (m) | ||
| ذغال سنگ خرد شده | 0.5 | حجم تحویل (t/h) | 50 تا 80 | 60 تا 90 | 65 تا 110 | 80 تا 130 | 200 | 20 |
| خاکستری پرنده | 0.75 | 75 تا 125 | 85 تا 130 | 95 تا 160 | 125 تا 190 | 200 | 20 | |
| پودر سنگ آهک/پودر معدنی | 0.8 | 80 تا 130 | ۹۰ تا ۱۴۰ | 100 تا 170 | 130 تا 200 | 200 | 20 | |
| سیمان/خاک خام | 1 | 100 تا 150 | 115 تا 175 | 130 تا 215 | 165 تا 260 | 200 | 20 | |
جدول پارامترهای پمپ بن نقلیه پنوماتیک راه دور
| مواد حمل | تراکم عمده (t/m3) | مدل | PCD24/L | PCD26/L | PCD28/L | PCD30/L | فاصله حمل | |
| مشخصات | 16 تا 20 متری | ۱۸ تا ۲۲ متری | 20 تا 27 متری | ۲۶ تا ۳۲ متری | سطح (m) | سطح (m) | ||
| ذغال سنگ خرد شده | 0.5 | حجم تحویل (t/h) | 20 تا 40 | 25 تا 45 | 30 تا 55 | 45 تا 65 | 1000 | 25 |
| خاکستری پرنده | 0.75 | 35 تا 60 | 45 تا 65 | 45 تا 80 | 65 تا 95 | 1000 | 25 | |
| پودر سنگ آهک/پودر معدنی | 0.8 | 40 تا 65 | 45 تا 70 | 50 تا 85 | ۷۰ تا ۱۰۰ | 1000 | 25 | |
| سیمان/خاک خام | 1 | 50 تا 80 | 55 تا 90 | 65 تا 110 | 90 تا 120 | 1000 | 25 |
|
جدول پارامتر پمپ بن حمل کننده پنوماتیک شبکه معمولی
| مواد حمل | تراکم عمده ((t/m3) | مدل | PCD18/N | PCD20/N | PCD20/N | فاصله انتقال مرجع | |
| مشخصات | 5.0 ~ 6.7m3 | 7.0~10.0m3 | 10.0 ~ 15.0m3 | سطح (m) | عمودی (m) | ||
| ذغال سنگ خرد شده | 0.5 | حجم تحویل (t/h) | 12 تا 20 | 16 تا 32 | 25 تا 50 | 500 | 30 |
| خاکستری پرنده | 0.75 | ۱۸ تا ۳۲ | 25 تا 48 | 35 تا 70 | 50 | ||
| پودر سنگ آهک/پودر معدنی | 0.8 | 20 تا 35 | 26 تا 51 | 38 تا 75 | 500 | 30 | |
| سیمان/خاک خام | 1.0 | 24 تا 42 | 32 تا 65 | 48 تا 95 | 500 | 30 | |
| پودر سیلیکون | 1.2 | 28 تا 50 | 40 تا 75 | 55 تا 115 | 500 | 30 |
|
جدول پارامترهای پمپ بنکر حمل و نقل پنوماتیک کوچک
| مواد | تراکم عمده ((t/m3) | مدل | PCD08/M | PCD10/M | PCD12/M | PCD14/M | فاصله انتقال مرجع | |
| مشخصات | 0.2 تا 0.5 متر | 0.6 تا 1.6 متر | 1.5 ~ 2.5m3 | 2.5 ~ 5.0m3 | سطح (m) | عمودی (m) | ||
| ذغال سنگ خرد شده | 0.5 | حجم تحویل (t/h) | 0.5 تا 18 | 1.5 تا 55 | 5.0~90 | 8.0~180 | 100 | 20 |
| خاکستری پرنده | 0.75 | 0.9 تا 28 | 2.5 تا 85 | 7.0~140 | 12.0 ~ 270 | 100 | 20 | |
| پودر سنگ آهک/پودر معدنی | 0.8 | 1.0 تا 30 | 3.0~90 | 8.0 تا 150 | 12.0 تا 280 | 100 | 20 | |
| سیمان/خاک خام | 1.0 | 1.2 تا 35 | 3.5 تا 115 | 10.0~180 | 16.0 تا 36.0 | 100 | 20 | |
| پودر سیلیکون | 1.2 | 1.5 تا 40 | 4.5 تا 135 | 12.0 تا 200 | 19.0 تا 430 | 100 | 20 | |
