جزئیات محصول
محل منبع: چین
نام تجاری: Hengcheng
گواهی: ISO Patent Certificate High-Tech Product Certificate
شماره مدل: HVM1250 HVM1300 HVM1500 HVM1700 HVM1900 HVM2200 HVM2400 HVM2800
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 SET
قیمت: قابل مذاکره
جزئیات بسته بندی: بسته بندی استاندارد حمل و نقل
زمان تحویل: 90 روز
شرایط پرداخت: L/C، D/A، D/P، T/T، Western Union، MoneyGram
قابلیت ارائه: 3 ست در ماه
نام محصول: |
تجهیزات آسیاب زغال سنگ عمودی 20 تن در ساعت |
صنایع قابل استفاده: |
کارخانه تولیدی، کارهای ساختمانی، انرژی و معدن |
نوع: |
آسیاب رولر عمودی |
اجزای اصلی: |
PLC، موتور، بلبرینگ، گیربکس، موتور، مخزن تحت فشار، دنده، پمپ |
حالت کار: |
خرد کردن |
ابعاد ((L*W*H): |
بر اساس مدل |
ظرافت: |
≤12% |
استفاده می کند: |
خرد کردن و خرد کردن پودر نازک |
مواد: |
زغال سنگ |
نام محصول: |
تجهیزات آسیاب زغال سنگ عمودی 20 تن در ساعت |
صنایع قابل استفاده: |
کارخانه تولیدی، کارهای ساختمانی، انرژی و معدن |
نوع: |
آسیاب رولر عمودی |
اجزای اصلی: |
PLC، موتور، بلبرینگ، گیربکس، موتور، مخزن تحت فشار، دنده، پمپ |
حالت کار: |
خرد کردن |
ابعاد ((L*W*H): |
بر اساس مدل |
ظرافت: |
≤12% |
استفاده می کند: |
خرد کردن و خرد کردن پودر نازک |
مواد: |
زغال سنگ |
200 میش آنتراسیت پلویرایزر 20tph تجهیزات کارخانه زغال سنگ عمودی صرفه جویی در انرژی
معرفی محصول:
به عنوان یک تجهیزات آسیاب در مقیاس بزرگ، آسیاب های عمودی به طور گسترده ای در صنایع مانند مواد ساختمانی، برق، فلزات سازی، صنعت شیمیایی و مواد معدنی غیر فلزی استفاده می شود.آسیاب عمودی HVM هفئی هنگچنگ تکنولوژی آسیاب عمودی بین المللی را اتخاذ می کند، ادغام خرد کردن، خشک کردن، خرد کردن، انتخاب پودر و انتقال، تضمین تداوم و ثبات تولید و بهبود کارایی خرد کردن.هیفای Hengcheng می تواند با توجه به ویژگی های مواد مشتریان سفارشی، با پیکربندی های انعطاف پذیر برای پاسخگویی به نیازهای شخصی خود را خرد.
ظرفیت:مواد مختلف منجر به ظرفیت های پردازش متفاوت می شوند. لطفاً برای جزئیات به جدول پارامترهای فنی زیر مراجعه کنید.
مواد قابل استفاده:آسیاب قطری عمودی عمدتاً مواد خام، کلینکر، پودر معدنی، slag، granulated blast furnace slag، سنگ آهک، پودر زغال سنگ، پودر کوک، gangue زغال سنگ، خاکستری پرواز، خاکستری آتشفشانی، گپس،کلسیت، پیروکسین، گل، شن و ماسه، باکسیت، دود سیلیس، و غیره
صنایع کاربرد:صنایع شیمیایی، زغال سنگ، برق و صنایع دیگر.
مقدمه فرآیند
1زغال سنگ خام از طریق یک صفحه شبکه در ساحه زغال سنگ خام و سقوط می کند به یک کانویر کمربند. پس از برداشتن توسط یک حذف کننده آهن الکترومغناطیسی،ناقل کمربند زغال سنگ خام را به سطل زغال سنگ خام برای ذخیره می فرستد.
2پس از شروع سیستم پودر سازی، دریچه میله را در پایین سطل زغال سنگ خام باز کنید، نوار اندازه گیری مهر و موم را برای تغذیه آسیاب عمودی زغال سنگ شروع کنید.و زغال سنگ خام وارد آسیاب عمودی زغال سنگ برای خشک کردن و خرد کردن می شود.
3هوا گرم یا گاز خروجی خط تولید سیمان از اجاق هوا گرم توسط فن سیستم جذب می شود و وارد کارخانه عمودی زغال سنگ می شود.پس از تبادل حرارت کافی با زغال سنگ خام در آسیاب خرد می شودپودر زغال سنگ در دستگاه انتخاب پودر جمع آوری و دسته بندی می شود. پودر زغال سنگ ضخیم با ظرافت ضعیف در دیسک خرد برای خرد می شود.پودر زغال سنگ واجد شرایط توسط جمع آوری کننده گرد و غبار پالس با جریان هوا با جعبه گاز ضد انفجار جمع آوری می شود و از طریق چرخ شبکه به سطل پودر زغال سنگ تخلیه می شود.
4ناخالصی های موجود در زغال سنگ خام، مانند برخی از گانگ زغال سنگ، بلوک های فلزی و غیره، از طریق حلقه هوا و پورت تخلیه slag از آسیاب تخلیه می شوند.
جدول پارامترهای آسیاب عمودی زغال سنگ
| مشخصات | HVM1250 | HVM1300 | HVM1500 | HVM1700 | HVM1900 | HVM2200 | HVM2400 | HVM2800 |
| قطر میانی میز خردکننده ((ملی متر) | 1250 | 1300 | 1500 | 1700 | 1900 | 2200 | 2400 | 2800 |
| ظرفیت ((t/h) | ۱۰ تا ۱۵ | ۱۰ تا ۱۵ | 14 تا 22 | 20 تا 28 | 26 تا 35 | 35 تا 45 | 45 تا 56 | 70-90 |
| رطوبت زغال سنگ ((%) | <15 | |||||||
| کیفیت برق ذغال سنگ ((%) | R0.08=2-12 | |||||||
| رطوبت برق ذغال سنگ ((%) | ≤1 | |||||||
| قدرت موتور اصلی (kW) | 110/132 | 160/185 | 220/250 | ۳۱۵/۳۵۵ | 400/450 | ۴۵۰/۵۰۰ | ۵۶۰/۶۳۰ | 900/1120 |
ویژگی های ساختاری:
1دیسک خرد کن شکل پا و آستین رول شکل تایری که در کارخانه عمودی زغال سنگ استفاده می شود برای خرد کردن پودر زغال سنگ مناسب تر است.
2. لاغری های رولر خرد کننده نیازی به مهر و موم ویژه ندارند. دستگاه رولر خرد کننده یک جفت از لاغرهای رولر خود را تنظیم می کند.و اتاق مهر و موم نردبان به خارج از پوشش ماشین گسترش می یابدبنابراین، یک مهر و موم ساده می تواند از ورود گرد و غبار به لوله های رول پیسایی جلوگیری کند، بدون نیاز به یک فن مهر و موم.
3بخش انتقال از آسیاب نیازی به دستگاه های انتقال کمکی ندارد.
4. بخش حذف slag ساده است. کارخانه عمودی زغال سنگ تخلیه slag کمتری دارد و پورت تخلیه slag با یک صفحه پوشش مجهز است، بنابراین نیازی به نصب یک شیر تخلیه slag نیست.
مزیت های محصول:
1ظرفیت تولید بزرگ، مصرف انرژی کم، سبز و سازگار با محیط زیست.
2آستین رولر می تواند برای استفاده از آن برگردانده شود، که برای افزایش تولید کارخانه زغال سنگ، کاهش فرسایش و افزایش عمر آن مفید است.
3. نصب دستگاه های ضد انفجار برای اطمینان از تولید امنوجود دارد یک شیر ضد انفجار در پوسته بالا برای جلوگیری از انفجار پودر زغال سنگ در آسیاب و اطمینان از استفاده ایمن از تجهیزات.

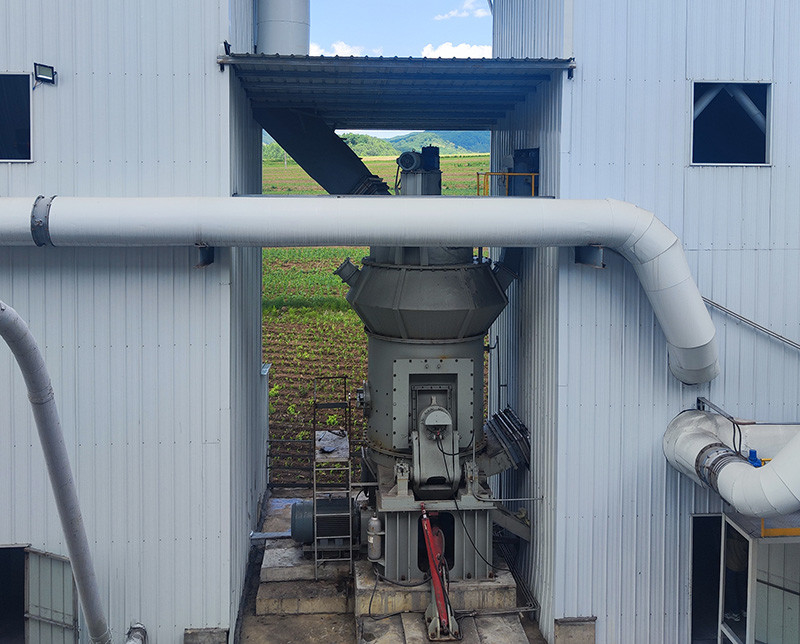

پرونده های مهندسی
طراحی مهندسی و تجهیزات تولید عرضه سیستم آماده سازی زغال سنگ پودری عمودی HVM2800M
نوع ماده پردازش: زغال سنگ بتنی
ظرفیت: ≥ 80t/h
رطوبت محصول: 200 میش، 85٪ عبور
